Kon për kushinetë me rul konik 495 – d×B 82.55×29.77 mm

Kon për kushinetë me rul konik 495 – d×B 82.55×29.77 mm

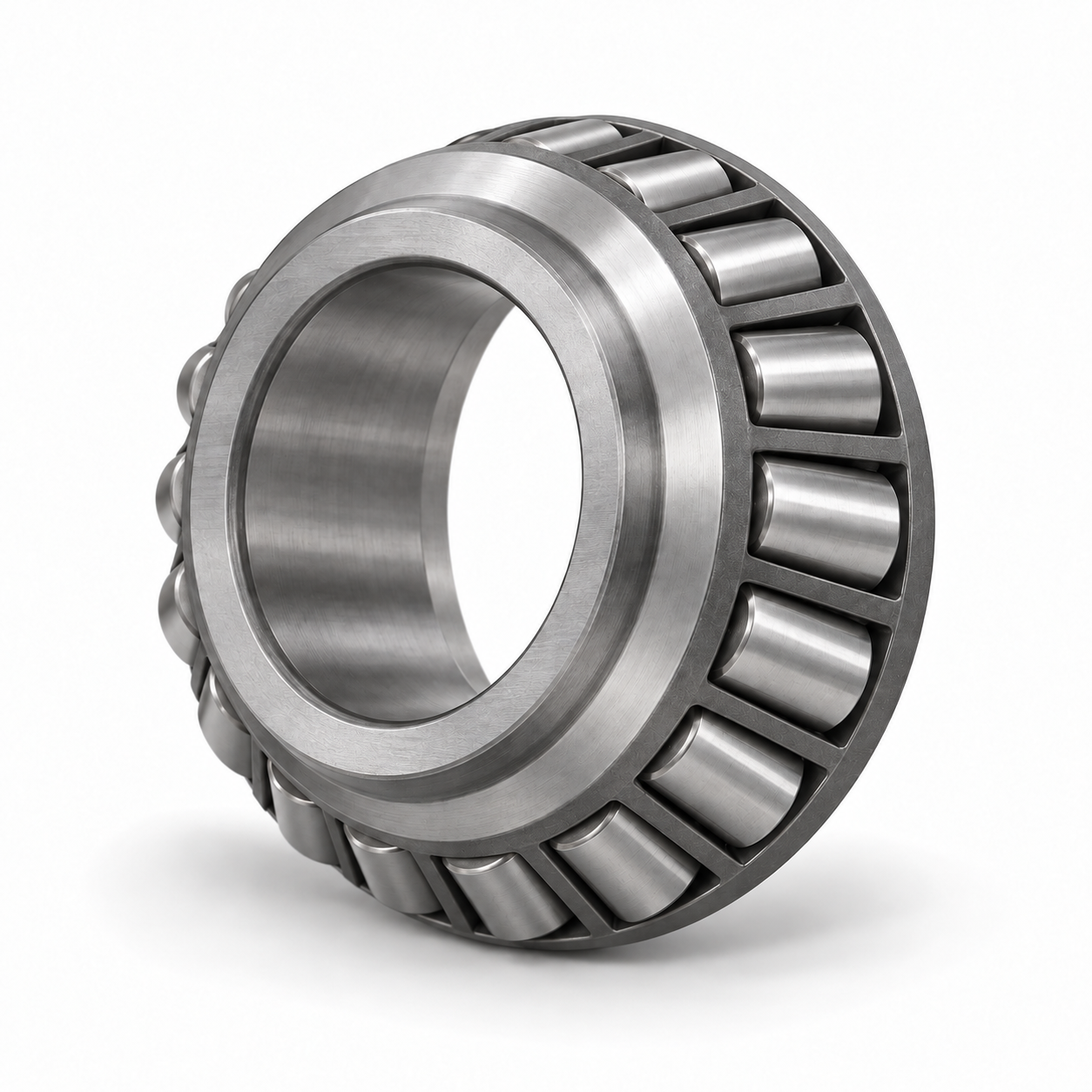

CONE 495 është kon për kushinetë me rul konik, me diametër të brendshëm dhe gjerësi 82.55×29.77 mm. Koni është komponenti që montohet në bosht dhe përbëhet nga unaza e brendshme, rulinat konike dhe kafazi që i mban ato në pozicion.

Çfarë përfshihet

Ky produkt është vetëm koni. Këmisha e jashtme, e quajtur edhe cup ose unazë e jashtme, nuk përfshihet. Një kushinetë e plotë me rul konik formohet kur koni çiftëzohet me këmishën e duhur. Kodi i këmishës nuk është nxjerrë me hamendje nga kodi i konit dhe duhet konfirmuar veçmas.

Konstruksioni i ndashëm lejon që koni të montohet në bosht dhe këmisha në trup. Kjo lehtëson montimin, por nuk do të thotë se çdo kon i së njëjtës madhësi mund të përdoret me çdo këmishë. Profili i pistës, këndi i kontaktit, seria dhe tolerancat duhet të jenë të çiftuara.

Të dhënat teknike

• Tipi: Kon i kushinetës me rul konik
• Kodi teknik burimor: CONE 495
• Kodi i leximit: 495
• Diametri i brendshëm / boshti (d): 82.55 mm
• Gjerësia e konit (B): 29.77 mm
• Dimensionet e kontrolluara d×B: 82.55×29.77 mm
• Varianti: Unazë e brendshme me rulina dhe kafaz; pa këmishën e jashtme

Pse nuk ka dimension D

Diametri i jashtëm D i përket këmishës së jashtme, jo konit të shitur më vete. Prandaj masteri ruan vetëm d dhe B për këtë familje. Mungesa e D-së nuk është mangësi e produktit; është format i saktë dimensional për një kon të veçuar.

Përdorimi dhe përputhshmëria

Databaza nuk deklaron automjet ose makinë për këtë kod. Nuk është shtuar aplikim i hamendësuar. Koni duhet identifikuar nga kodi i plotë, d×B dhe këmisha e jashtme me të cilën çiftëzohet.

Kontrolli i çiftëzimit

• Krahasoni kodin CONE 495 karakter për karakter, përfshirë shkronjat dhe prapashtesat.
• Verifikoni d×B: 82.55×29.77 mm.
• Identifikoni kodin e këmishës së jashtme nga pjesa e vjetër ose dokumentacioni i pajisjes.
• Kontrolloni këndin, profilin e pistës, rrezet e shpatullave dhe orientimin e faqes së madhe.
• Konfirmoni nëse porosia kërkon vetëm konin apo kompletin kon+këmishë.

Ngarkesa dhe rregullimi

Kushinetat me rula konikë mbajnë ngarkesa radiale dhe aksiale të kombinuara pasi koni dhe këmisha e përshtatshme janë montuar së bashku. Aftësia reale e ngarkesës, këndi i kontaktit dhe drejtimi aksial varen nga çifti i plotë, jo vetëm nga koni.

Loja aksiale ose parangarkesa vendoset në montimin përfundimtar sipas procedurës së prodhuesit të mekanizmit. Një rregullim shumë i shtrënguar mund të shkaktojë ngrohje, ndërsa lojë e tepërt mund të sjellë lëvizje, zhurmë dhe konsum jo të njëtrajtshëm.

Montimi

Boshti dhe shpatulla pastrohen dhe maten para montimit. Forca e presimit aplikohet mbi unazën e brendshme, jo përmes rulinave. Koni mbahet i mbrojtur nga pluhuri, lagështia dhe goditjet; rulinat dhe pista nuk preken me mjete të forta.

Pas bashkimit me këmishën kontrollohen rrotullimi, loja, lubrifikimi dhe temperatura. Nuk deklarohen kapacitet ngarkese, shpejtësi kufi, material, klasë precizioni ose këmishë kompatibile kur këto mungojnë në burimin e kodit.

Kufijtë e të dhënave

Faqja garanton ruajtjen e kodit, d-së, B-së dhe aplikimit të deklaruar në databazë. Asnjë kod këmishë, markë prodhuesi ose përdorim tjetër nuk është shtuar pa provë. Për kodet imperiale ose jashtë serie, matjet metrike të masterit ruhen pa konvertim të dytë.

Porosia

Na dërgoni kodin CONE 495, dimensionet d×B 82.55×29.77 mm, sasinë dhe, nëse është e mundur, kodin ose foton e këmishës së jashtme për kontroll stoku dhe çiftëzimi.

Identifikimi profesional i konit

Për konin CONE 495, identifikimi bëhet nga kodi i plotë dhe dimensionet d×B 82.55×29.77 mm. d është vrima që lidhet me boshtin, ndërsa B është gjerësia e konit. Këto dy vlera nuk përcaktojnë automatikisht diametrin e jashtëm të kushinetës së plotë, sepse ai varet nga këmisha e çiftuar.

Krahasimi vetëm nga diametri i boshtit nuk mjafton. Dy kone mund të kenë të njëjtën d dhe B, por profil piste, kënd kontakti, rreze shpatulle, klasë ose këmishë të ndryshme. Kodi CONE 495 duhet krahasuar karakter për karakter me shenjimin në pjesën e çmontuar; shkronjat dhe prapashtesat nuk hiqen gjatë kërkimit.

Pse këmisha nuk duhet hamendësuar

Koni përmban unazën e brendshme, rulinat konike dhe kafazin. Këmisha është komponent më vete. Edhe kur dy këmisha duken të ngjashme, ndryshimi i profilit ose i këndit mund të japë kontakt të gabuar me rulinat. Për këtë arsye faqja nuk propozon një kod këmishë pa provë nga shenjimi, katalogu i çiftit ose dokumentacioni i pajisjes.

Nëse porosia kërkon kushinetën e plotë, dërgoni edhe kodin e këmishës. Nëse kodi nuk lexohet, dërgoni fotografi të të dy elementeve dhe matjet e këmishës. Dimensioni D nuk plotësohet nga një supozim dhe nuk kopjohet nga një produkt tjetër me të njëjtën vrimë.

Kontrollet në bosht dhe shpatull

Para montimit kontrollohen diametri, rrumbullakësia dhe gjendja e boshtit, faqja e shpatullës dhe rrezja e kalimit. Koni duhet të mbështetet në faqen e projektuar pa u penguar nga një rreze ose papastërti. Konsumi, ovaliteti ose goditjet në bosht mund të krijojnë lojë dhe lëvizje edhe kur koni është i ri.

Forca e montimit aplikohet te unaza e brendshme. Ajo nuk transmetohet përmes rulinave ose kafazit. Pjesa ruhet e pastër dhe nuk rrotullohet e thatë nën ngarkesë. Metoda e ngrohjes, temperatura dhe toleranca e montimit merren nga procedura e pajisjes dhe dokumentacioni teknik përkatës.

Çiftëzimi, loja dhe parangarkesa

Pasi koni dhe këmisha e saktë bashkohen, kontrollohen loja aksiale ose parangarkesa. Vlera nuk vendoset vetëm nga kodi i konit, sepse ndikohet nga konfigurimi, distancuesit, çiftet e shtrëngimit, temperatura dhe mënyra e punës. Një rregullim tepër i shtrënguar mund të shkaktojë nxehje; një rregullim tepër i lirë mund të shkaktojë lëvizje, zhurmë dhe konsum jo të njëtrajtshëm.

Pas montimit kontrollohen rrotullimi, zhurma, temperatura dhe gjurma e kontaktit sipas procedurës së mekanizmit. Lubrifikanti dhe intervali i mirëmbajtjes zgjidhen sipas ngarkesës, shpejtësisë, temperaturës dhe ndotjes reale.

Kufijtë e përputhshmërisë

Burimi nuk deklaron automjet ose makinë për këtë kon, ndaj nuk është shtuar asnjë aplikim i hamendësuar. Nuk deklarohen prodhues, kapacitet ngarkese, material, klasë precizioni ose këmishë kompatibile kur këto nuk provohen nga kodi konkret.

Porosia dhe çmimi

Na dërgoni kodin CONE 495, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
