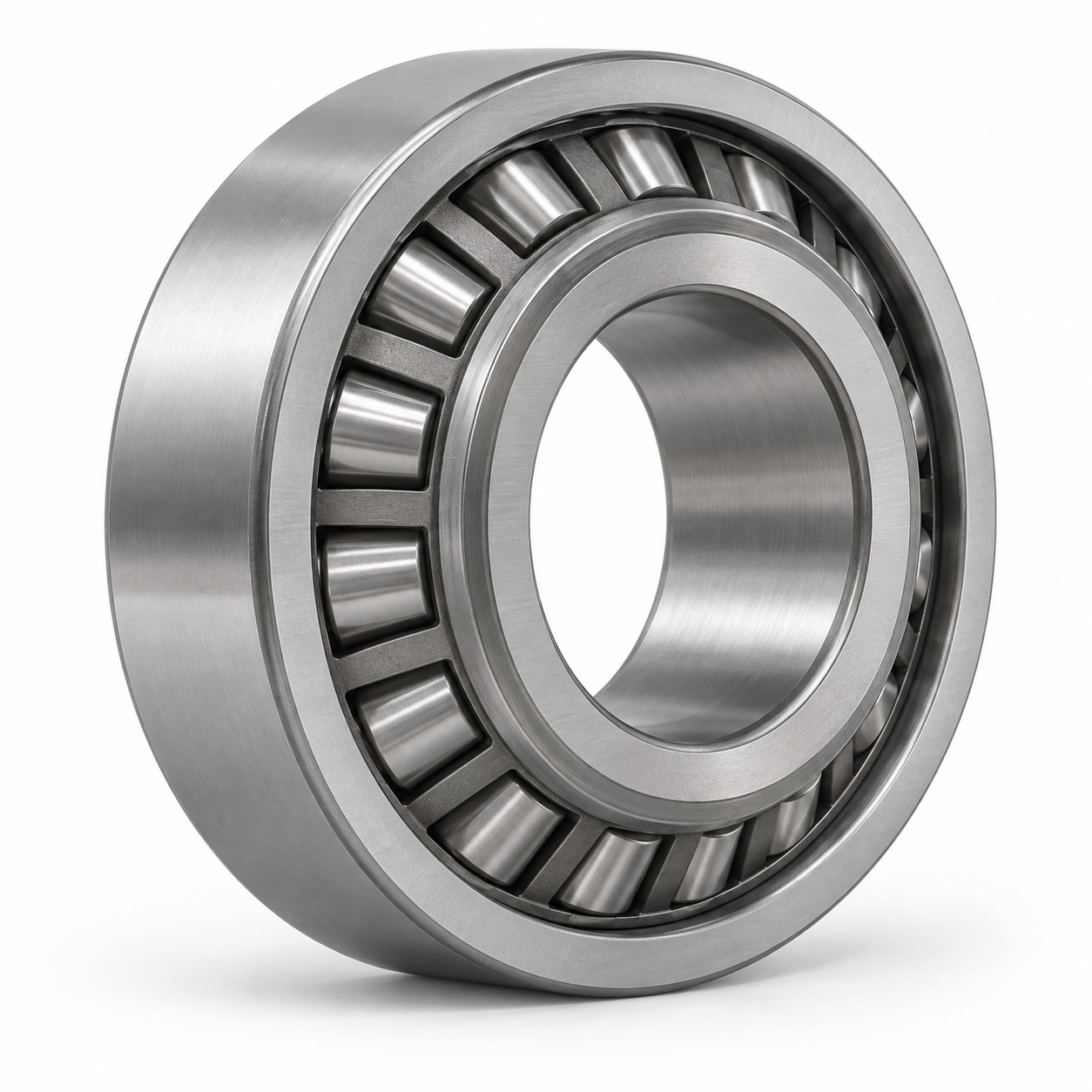

Kushinetë me rulinë konike 32028A 140x210x45 mm

Kushinetë me rulinë konike 32028A 140x210x45 mm

Kjo kushinetë me rulinë konike e serisë 320 është projektuar për ngarkesa të kombinuara radiale dhe aksiale.

• Kodi: 32028A
• Tipi: Kushinetë me rulinë konike
• Nënlloji: Seria metrike 320
• Dimensione: 140x210x45 mm

Përdorime

• transmisione dhe reduktorë
• akse, moço dhe mekanizma industrialë
• montime me ngarkesa radiale dhe aksiale

Shënime para porosisë

• Kontrolloni kodin dhe dimensionet me pjesën ekzistuese.
• Mos zëvendësoni vetëm nga pamja; verifikoni kodin teknik.

Ambalazhi dhe etiketa ruhen deri pas provës së montimit. Në rast mospërputhjeje, pjesa nuk montohet dhe krahasohen përsëri kodi, dimensionet, komponentët e setit dhe shënimet e prodhuesit. Kjo ruan gjurmueshmërinë dhe shmang përzierjen e varianteve të afërta.

Matjet dhe fotografitë regjistrohen para porosisë. Nëse shënimi është i pjesshëm, nuk plotësohen karaktere me hamendësim; kërkohet pamje tjetër ose dokument teknik. Koni dhe këmisha e jashtme dokumentohen veçmas kur listimi përmban dy referenca. Kontrolli ruhet në dosjen e porosisë. Dokumenti përfundimtar duhet të tregojë qartë se cili komponent furnizohet dhe cilat të dhëna mbeten për t’u konfirmuar para montimit.

Kontrolli plotësues i kushinetës konike

Kodi 32028A dhe dimensionet burimore 140X210X45 kontrollohen së bashku. Shkronjat, hapësirat, vizat, çiftet cone/cup dhe prapashtesat janë pjesë e identitetit. Një diametër i njëjtë nuk mjafton për zëvendësim.

Aplikimi i verifikuar në burim është MERCEDES BENZ VOLVO ZF. Nuk janë shtuar modele, vite, akse, anë ose makina të tjera.

Koni dhe këmisha e jashtme

Kushineta me rulinë konike përbëhet nga koni me unazën e brendshme, rulinat dhe kafazin, si dhe këmisha e jashtme. Kur listimi është set, të dy kodet kontrollohen dhe porositen si çift i pajtuar. Kur listimi është vetëm cone ose cup, komponenti tjetër nuk konsiderohet i përfshirë.

Komponentët e përdorur nuk përzihen me pjesë të reja nga çifte të tjera pa verifikim teknik. Profili i pistës, këndi i kontaktit dhe tolerancat varen nga referenca e plotë edhe kur dimensionet kryesore duken të njëjta.

Ngarkesa dhe orientimi

Rulinat konike mbajnë ngarkesa radiale dhe aksiale të kombinuara. Drejtimi i ngarkesës aksiale varet nga orientimi i konit dhe këmishës. Në montime të çiftuara kontrollohen orientimi, distanca dhe metoda e rregullimit sipas mekanizmit real.

Faqja nuk përcakton kapacitet, shpejtësi ose kënd kontakti pa të dhënë burimore. Këto vlera merren nga dokumentacioni i kodit konkret dhe nuk kopjohen nga një seri e afërt.

Loja dhe parangarkesa

Loja aksiale ose parangarkesa vendosen sipas projektit, temperaturës dhe mënyrës së montimit. Shtrëngimi i tepërt rrit temperaturën dhe dëmton pistat; loja e madhe krijon devijim, goditje dhe konsum jo të rregullt. Nuk përdoret një vlerë universale.

Distancuesit, dadot dhe shimat ruhen sipas pozicionit. Nëse mekanizmi përdor dy kushineta, rregullimi bëhet pasi të jenë vendosur të dyja dhe pasi sipërfaqet mbështetëse të jenë pastruar.

Kontrolli i boshtit dhe folesë

Boshti, foleja dhe shpatullat maten për diametër, ovalitet, konicitet dhe pingultësi. Ndryshku, çaprat ose shenjat nga rrotullimi i unazës duhet të korrigjohen para montimit. Pjesa e re nuk kompenson një sipërfaqe të dëmtuar.

Këmisha e jashtme shtypet nga faqja e saj; koni montohet duke aplikuar forcë mbi unazën e brendshme. Forca nuk kalon përmes rulinave. Goditjet e drejtpërdrejta mund të krijojnë gropa që shfaqen më vonë si zhurmë periodike.

Montimi dhe lubrifikimi

Pjesët mbahen të pastra dhe hapen vetëm para montimit. Lubrifikanti zgjidhet sipas ngarkesës, shpejtësisë, temperaturës dhe sistemit ekzistues. Yndyrat ose vajrat nuk përzihen pa konfirmuar përputhshmërinë.

Sasia e tepërt e yndyrës mund të rrisë temperaturën, ndërsa mungesa dëmton kontaktin rulinë–pistë. Kanalet, vulat dhe daljet kontrollohen për bllokim. Kur defekti i vjetër ka prodhuar grimca, pastrohet i gjithë qarku.

Prova pas montimit

Pas rregullimit kontrollohen rrotullimi, loja, zhurma dhe temperatura. Prova fillon me ngarkesë të kontrolluar. Ngrohja e shpejtë, zhurma ritmike ose loja që ndryshon kërkojnë ndalim dhe rikontroll të montimit.

Gjurmët vetëm në një skaj tregojnë mosrreshtim, deformim ose rregullim të gabuar. Diagnostikimi përfshin boshtin, folenë, ingranazhet, vulat dhe burimet e dridhjes, jo vetëm kushinetën.

Porosia dhe çmimi

Na dërgoni kodin 32028A, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
