Kushinetë me rulina RNA 4903 RS 22x30x13 mm

Kushinetë me rulina RNA 4903 RS 22x30x13 mm

Produkti RNA 4903 RS është pajtuar nga familja burimore NK me dimensione 22x30x13 mm. Kodi ruhet i plotë dhe nuk zëvendësohet vetëm nga ngjashmëria e dimensioneve.

Konstruksioni dhe funksioni

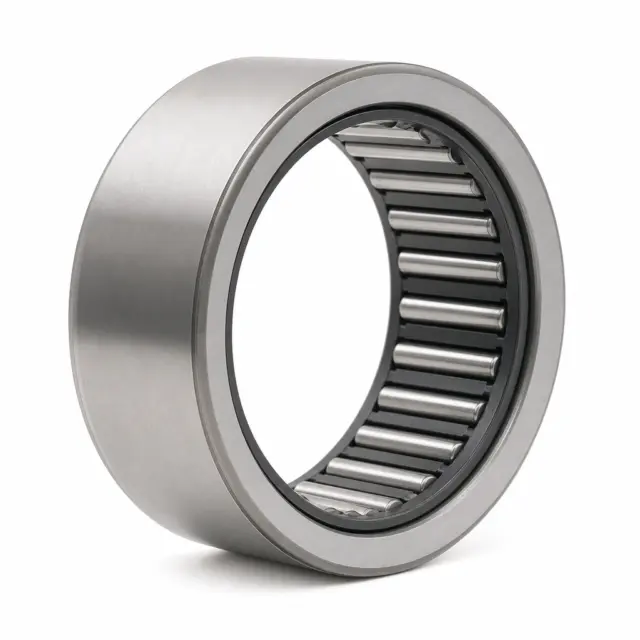

Kushineta RNA 4903 RS ka unazë të jashtme të përpunuar me brinjë, komplet rulinash me kafaz dhe nuk përfshin unazë të brendshme. Varianti RS përdor vulë kontakti në një anë. Dimensioni Fw i referohet diametrit të pistës nën rulina, jo një unaze të brendshme të furnizuar.

Kushinetat radiale me rulina ofrojnë kapacitet të mirë ngarkese në hapësirë të kufizuar. Ngarkesa kryesore është radiale; drejtimi dhe mbajtja e forcave aksiale duhet të sigurohen nga komponentë të tjerë të montimit.

Të dhënat teknike

• Tipi: Kushinetë radiale me rulina RNA, pa unazë të brendshme
• Varianti: RNA 49 RS, vulë kontakti në një anë
• Kodi teknik i plotë: RNA 4903 RS
• Diametri nën rulina (Fw): 22 mm
• Diametri i jashtëm (D): 30 mm
• Gjerësia (C/B): 13 mm
• Dimensionet e regjistruara: 22x30x13 mm
• Aplikimi: sipas kodit dhe montimit

Pista e boshtit dhe unaza e brendshme

Meqë ky variant RNA furnizohet pa unazë të brendshme, boshti duhet të përgatitet si pistë pune me fortësi, rrumbullakësi, cilindricitet dhe përfundim të përshtatshëm. Kur kjo nuk është e mundur, duhet zgjedhur një unazë e brendshme e përputhshme dhe të rikontrollohen dimensionet e montimit.

Foleja duhet të jetë e pastër, pa goditje dhe me tolerancën e përcaktuar. Një fole e shtrembër ose përshtatje e gabuar ndryshon hapësirën e punës dhe shpërndarjen e ngarkesës.

Vulosja dhe lubrifikimi

Prapashtesa RS identifikon variantin me vulë kontakti në një anë. Orientimi i vulës duhet zgjedhur sipas drejtimit të ndotjes dhe furnizimit me lubrifikant.

Lubrifikanti dhe intervali i mirëmbajtjes varen nga ngarkesa, shpejtësia, temperatura dhe ndotja. Mos përzieni yndyra pa verifikuar përputhshmërinë. Mungesa e lubrifikimit dëmton shpejt rulinat dhe pistat.

Montimi

Përdorni vegël të përshtatshme dhe aplikoni forcën vetëm te unaza që montohet me shtrëngim. Mos e kaloni forcën përmes rulinave. Mbajeni kushinetën drejt gjatë futjes dhe kontrolloni rrotullimin pas montimit.

Para montimit pastroni boshtin, folenë dhe kanalet e lubrifikimit. Kontrolloni radiuset e shpatullave, hapësirën për vulën dhe çdo element aksial që mund të prekë faqet e kushinetës.

Leximi i kodit

Krahasoni RNA 4903 RS karakter për karakter. Hapësirat, numrat dhe prapashtesat janë pjesë e identitetit teknik. Një version pa RS, me 2RS ose me një prapashtesë tjetër nuk duhet marrë si zëvendësim automatik.

Kontrolli para porosisë

• Krahasoni kodin RNA 4903 RS me shënimin në pjesën ekzistuese.
• Verifikoni dimensionet 22x30x13 mm dhe tolerancat e montimit.
• Konfirmoni praninë e unazës së brendshme dhe konfigurimin e vulosjes.
• Kontrolloni ngarkesën, shpejtësinë, temperaturën dhe lubrifikimin.
• Mos zëvendësoni produktin vetëm sipas dimensioneve.

Na dërgoni kodin RNA 4903 RS, sasinë dhe aplikimin për kontroll stoku dhe ofertë.

Kontrolli plotësues i konfigurimit me rulina

Referenca RNA 4903 RS dhe dimensionet 22x30x13 mm kontrollohen karakter për karakter. Unaza e brendshme, prapashtesa e hapësirës dhe vulosja janë pjesë e identitetit teknik; nuk shtohen ose hiqen nga një kod i ngjashëm.

Për variantet pa unazë të brendshme, boshti duhet të plotësojë kërkesat e pistës së punës për fortësi, rrumbullakësi dhe përfundim. Për variantet me unazë, kontrollohen përshtatjet e boshtit e folesë dhe hapësira pas montimit.

Montimi dhe puna

Forca aplikohet vetëm mbi unazën që montohet dhe nuk kalon përmes rulinave. Pjesa futet drejt, pa goditje, dhe kanalet e lubrifikimit mbahen të pastra. Pas montimit kontrollohen rrotullimi, temperatura, zhurma dhe loja.

Lubrifikanti zgjidhet sipas ngarkesës, shpejtësisë, temperaturës dhe ndotjes. Yndyrat nuk përzihen pa verifikuar përputhshmërinë dhe intervali i mirëmbajtjes përshtatet me kushtet reale.

Kufiri i aplikimit

Burimi nuk deklaron aplikim të verifikuar. Prandaj nuk është shtuar makinë, automjet ose pajisje e hamendësuar; përputhshmëria përcaktohet nga kodi, dimensionet dhe kushtet e montimit.

Porosia dhe çmimi

Na dërgoni kodin RNA 4903 RS, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
