Trup kushinete suport i ndarë SN607 – d 30 mm, L 205 mm

Trup kushinete suport i ndarë SN607 – d 30 mm, L 205 mm

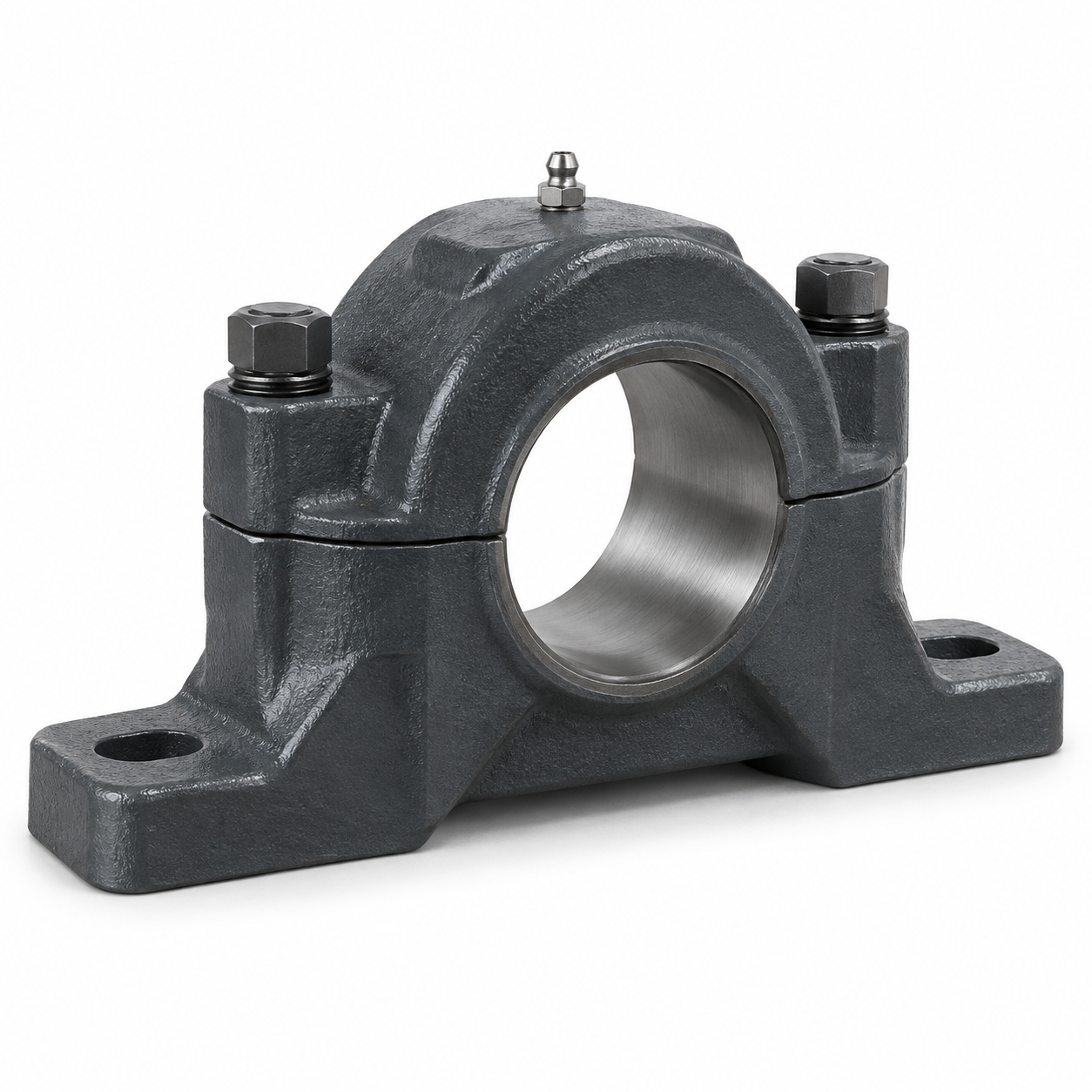

SN607 identifikon një housing të ndarë me bazë, kapak dhe dy pika montimi. Ky artikull shërben si trup mbajtës për një konfigurim kushinete të përshtatshëm; emri nuk garanton se kushineta, mënga adaptuese, dadoja, rondela, vulat ose unazat e pozicionimit janë pjesë e paketimit.

Të dhënat teknike

• Diametri nominal d1: 30 mm
• Diametri i folesë D: 80 mm
• Lartësia e qendrës H: 60 mm
• Distanca e bulonave J: 170 mm
• Vrima N: 15 mm
• Dimensioni N1: 20 mm
• Gjerësia e housing-ut A: 90 mm
• Gjatësia e bazës L: 205 mm
• Gjerësia e bazës A1: 60 mm
• Trashësia e këmbës H1: 25 mm
• Lartësia totale H2: 110 mm
• Gjerësia e folesë g: 41 mm
• Buloni nominal S: M10
• Masa orientuese: 3 kg

Identiteti teknik

Kodi ruhet saktësisht si SN607, në familjen SN. Dimensioni i regjistruar është d=30 mm dhe gjatësia L=205 mm. Përputhja me tabelën NTN SN6 lejon paraqitjen e dimensioneve plotësuese.

Konstruksioni dhe funksioni

Trupi përbëhet nga bazë dhe kapak të ndarë, me fole të përpunuar për kushinetën dhe hapësirë për vula anësore. Ndërtimi lehtëson montimin e kushinetave vetërregulluese ose kushinetave sferike me rulina, sipas kombinimit të zgjedhur.

Housing-u i ndarë lejon vendosjen dhe inspektimin e kushinetës pa kaluar të gjithë trupin përgjatë boshtit. Kapaku dhe baza janë çift i përpunuar; ato nuk duhen përzier me pjesë nga një housing tjetër edhe kur kodi duket i afërt. Unazat e pozicionimit, vulat dhe sistemi i grasimit zgjidhen sipas konfigurimit real.

Pajtimi me databazën

Rreshti burimor jep 30×205 mm. Këto vlera përputhen me diametrin d1 dhe gjatësinë L në tabelën zyrtare NTN SN6; prej saj janë plotësuar vetëm dimensionet e së njëjtës rresht tabele.

Referenca teknike është katalogu zyrtar NTN 2500E, tabela e housing-eve të ndara. Dimensionet janë orientuese për identifikim; tolerancat dhe konfigurimi final varen nga marka që furnizohet.

Përdorimi dhe përputhshmëria

Zgjidheni kur montimi kërkon housing të ndarë mbi bazë. Para porosisë duhen konfirmuar seria e kushinetës, vrima cilindrike ose konike, mënga adaptuese, diametri real i boshtit, lloji i vulës dhe nëse montimi është fiks apo lundrues.

Databaza nuk deklaron makinë, markë automjeti ose pajisje specifike për këtë rresht. Prandaj nuk është shtuar asnjë aplikim i hamendësuar. Përputhshmëria vendoset nga kodi i plotë, diametri, gjatësia e bazës, lartësia e qendrës, distanca e bulonave, diametri i folesë dhe kombinimi kushinetë–adaptor–vulë.

Kontrolli para porosisë

• Krahasoni kodin SN607 pa e zëvendësuar automatikisht me një seri të afërt.
• Verifikoni d=30 mm dhe L=205 mm në pjesën ekzistuese.
• Krahasoni D=80 mm, H=60 mm dhe J=170 mm.
• Konfirmoni kushinetën, adaptorët, vulat dhe unazat e pozicionimit që kërkohen.

Montimi

Sipërfaqja e bazës duhet të jetë e pastër, e rrafshët dhe mjaftueshëm e ngurtë. Vendosni bazën pa tension, montoni kushinetën dhe adaptorët sipas udhëzimit të prodhuesit, pastaj shtrëngoni bulonat gradualisht. Mos goditni unazat ose housing-un dhe mos përdorni kapakun për të detyruar një kushinetë të papërshtatshme në fole.

Para mbylljes kontrolloni pozicionin e vulave, unazat e fiksimit dhe kanalet e grasimit. Pas montimit rrotulloni boshtin me dorë kur është e sigurt dhe verifikoni lëvizjen e lirë. Në vënien në punë monitoroni temperaturën, zhurmën, dridhjet, rrjedhjen e grasës dhe lirimin e bulonave. Tejmbushja me grasë mund të rrisë temperaturën.

Mirëmbajtja

Kontrollet periodike duhet të përfshijnë zhurmën e punës, temperaturën e kushinetës ose housing-ut, dridhjet e boshtit, gjendjen e vulave, rrjedhjen e lubrifikantit dhe shtrëngimin e bulonave. Gjatë çmontimit kontrolloni ndotjen e grasës, konsumimin e vulave, lirimin e adaptorëve dhe dëmtimin e sipërfaqeve mbajtëse.

Zëvendësimi dhe krahasimi fizik

Përveç kodit krahasoni d=30 mm, D=80 mm, H=60 mm, J=170 mm dhe L=205 mm.

Një kod i afërt ose vetëm një diametër i njëjtë nuk mjafton. Variantet SN, SNU dhe S mund të kenë dimensione ose standarde prodhuesi të ndryshme. Mos i barazoni automatikisht pa krahasuar matjet, vizatimin teknik dhe përmbajtjen e kompletit.

Dallimi nga njësitë e tjera

Ky konfigurim me housing të ndarë nuk është i njëjtë me suportet kompakte UCP, UCF, UCFL ose UCT. Ato përdorin inserte sferike në trupa të tjerë dhe kanë mënyrë tjetër fiksimi. Gjithashtu, housing-u bosh nuk duhet ngatërruar me kompletin e montuar që përfshin kushinetë, adaptor, dado, rondelë, vulë dhe unaza pozicionimi.

Çfarë duhet konfirmuar në paketim

Para pagesës konfirmoni nëse oferta është vetëm për housing-un, vetëm për komponentët e montimit apo për komplet të montuar. Fotografia mund të jetë përfaqësuese e familjes dhe nuk përcakton automatikisht përmbajtjen. Marka, materiali, lloji i vulës, nipeli, lubrifikanti dhe bulonat duhen konfirmuar sipas furnizimit konkret.

Kufijtë e specifikimit

Nuk janë shtuar kapacitete ngarkese, shpejtësi, temperaturë pune, toleranca, jetëgjatësi ose ekuivalenca pa dokumentacion individual. Kodi SN607 ruhet si identiteti i databazës. Prapashtesat e katalogëve të tjerë nuk i janë shtuar produktit dhe asnjë variant nuk quhet i këmbyeshëm pa verifikim.

Porosia dhe çmimi

Na dërgoni kodin SN607, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
