Suport i varur UCHA201 – d 12 mm, H1 96 mm

Suport i varur UCHA201 – d 12 mm, H1 96 mm

UCHA201 është suport i varur UCHA me trup gize dhe bazë të filetuar për montim në tub ose element mbajtës me filetë përkatëse. Inserti UC fiksohet në bosht me vida, ndërsa trupi lejon pozicionim të njësisë nga pika e varjes.

Të dhënat dimensionale

• Diametri i boshtit d: 12 mm
• Dimensioni H: 64 mm
• Gjerësia A: 40 mm
• Gjatësia L: 64 mm
• Lartësia H1: 96 mm
• Dimensioni H2: 19 mm
• Fileta e bazës N: Rp 3/4
• Dimensioni C: Nuk aplikohet
• Gjerësia e insertit B: 31 mm
• Zhvendosja S: 12.7 mm
• Numri i housing-ut: HA204

Identiteti teknik

Kodi UCHA201 duhet lexuar i plotë. Ai identifikon njësinë UCHA me insert UC201 dhe housing HA204; fileta Rp 3/4 është element kryesor i përputhshmërisë.

Konstruksioni dhe funksioni

UCHA ka trup të varur me filetë femër në bazë dhe insert me unazë të brendshme të zgjatur. Vidat e insertit sigurojnë boshtin, ndërsa fileta e trupit realizon lidhjen me elementin mbajtës. Montimi duhet të lejojë akses për lubrifikim dhe kontroll.

Profili sferik i insertit dhe folesë lejon vetëm kompensim të kufizuar të mosrreshtimit fillestar. Ai nuk korrigjon bosht të përkulur, bazë të shtrembër, vrima montimi të zhvendosura ose ngarkesë anësore të shkaktuar nga montimi. Materiali, vulat, nipeli dhe grasa verifikohen te marka konkrete.

Pajtimi me databazën

Fusha e vjetër ishte X96. Vlera 96 përputhet me dimensionin H1 në tabelën zyrtare FYH UCHA; tabela u përdor për të plotësuar d, H, A, L, H1, H2, N, C, B, S dhe housing-un.

Burimi teknik i përdorur është katalogu zyrtar FYH Mounted Bearing Units Cat.No.3330. Përmasat shërbejnë për identifikim dhe krahasim; tolerancat, konfigurimi i vulave dhe përmbajtja e paketimit kontrollohen sipas markës që do të furnizohet.

Përdorimi dhe përputhshmëria

Ky konfigurim përdoret kur njësia mbahet nga një lidhje e filetuar, jo nga këmbë ose flanxhë. Fileta, orientimi i ngarkesës, gjatësia e elementit mbajtës dhe hapësira rreth trupit duhet të kontrollohen fizikisht.

Databaza nuk deklaron makinë, markë automjeti ose pajisje specifike. Për këtë arsye nuk është shtuar asnjë aplikim i hamendësuar. Përputhja bëhet sipas kodit të plotë, formës së trupit, mënyrës së fiksimit dhe të gjitha dimensioneve të montimit.

Kontrolli para porosisë

• Krahasoni kodin UCHA201 dhe boshtin d=12 mm.
• Verifikoni filetën e montimit Rp 3/4, H1=96 mm dhe L=64 mm.
• Matni H=64 mm, A=40 mm dhe B=31 mm.
• Kontrolloni housing-un HA204, S=12.7 mm dhe aksesin e lubrifikimit.

Montimi

Pastrim i plotë i boshtit dhe sipërfaqeve të montimit është i domosdoshëm. Njësia vendoset pa goditje mbi insert, rreshtohet pa tension anësor dhe shtrëngohet gradualisht sipas udhëzimit të prodhuesit. Kontrolloni që vrimat, faqet mbështetëse dhe pjesët e fiksimit të mos detyrojnë trupin në pozicion.

Pas montimit rrotulloni boshtin me dorë, kur është e sigurt, dhe kontrolloni lëvizjen e lirë. Pas vënies në punë monitoroni temperaturën, zhurmën, dridhjet dhe lirimin e fiksimeve. Tejmbushja me grasë mund të rrisë temperaturën dhe të dëmtojë vulat.

Zëvendësimi dhe krahasimi fizik

Gjatë zëvendësimit krahasoni d=12 mm, filetën Rp 3/4, H1=96 mm, L=64 mm, A=40 mm dhe housing-un HA204.

Një kod i afërt ose një diametër i njëjtë nuk mjafton për zëvendësim. Ndryshimi në lartësi, distancë vrimash, trashësi, filetë, adaptor ose gjerësi inserti mund ta bëjë montimin të papërshtatshëm.

Dallimi nga seritë e afërta

Forma e jashtme duhet kontrolluar së bashku me kodin. Njësitë me këmbë, flanxhat ovale, flanxhat rrethore, trupat e varur dhe trupat prej çeliku të stampuar nuk janë të këmbyeshëm vetëm sepse përdorin insert me numër të afërt. Gjithashtu, inserti cilindrik me vida dhe inserti konik me adaptor përdorin mënyra të ndryshme fiksimi në bosht.

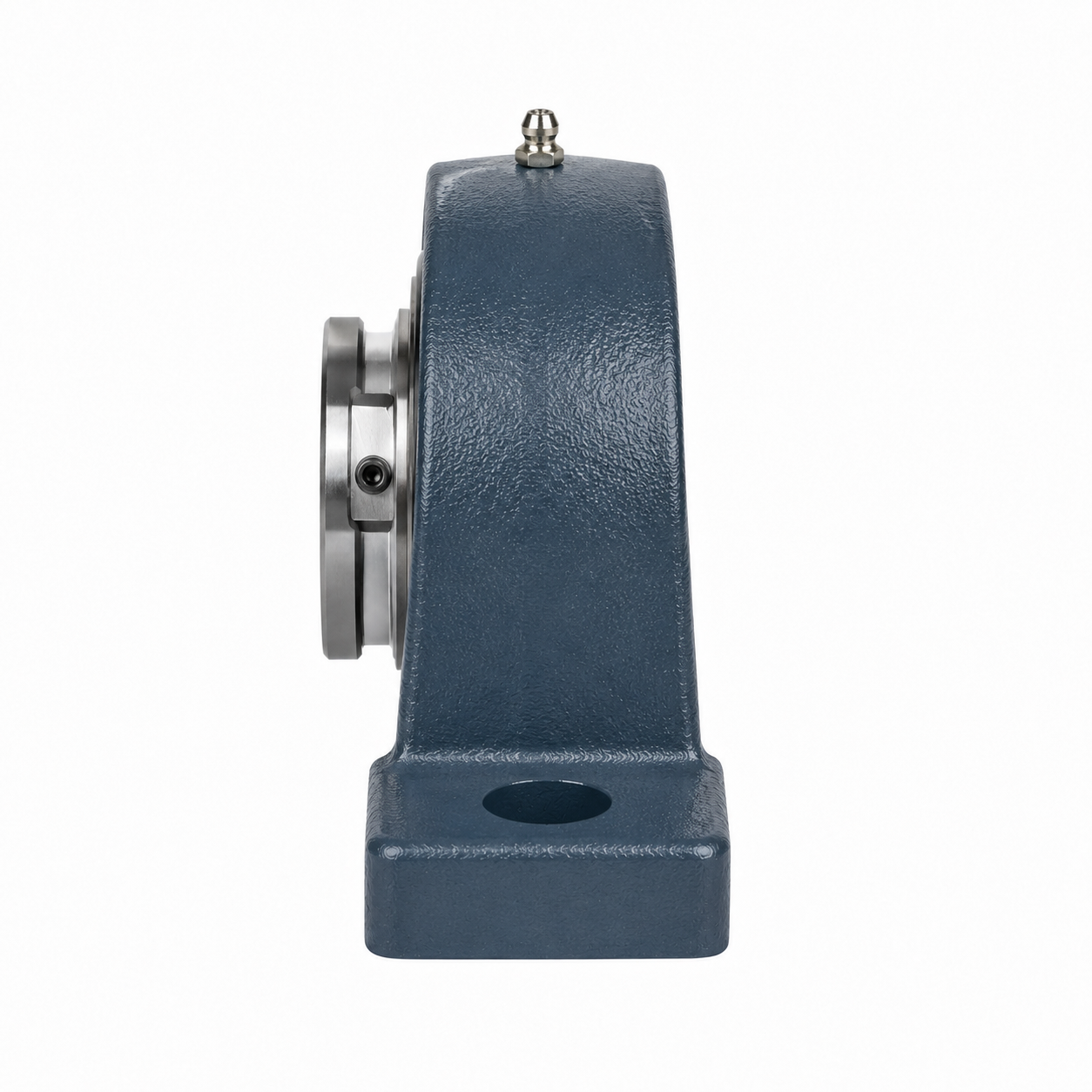

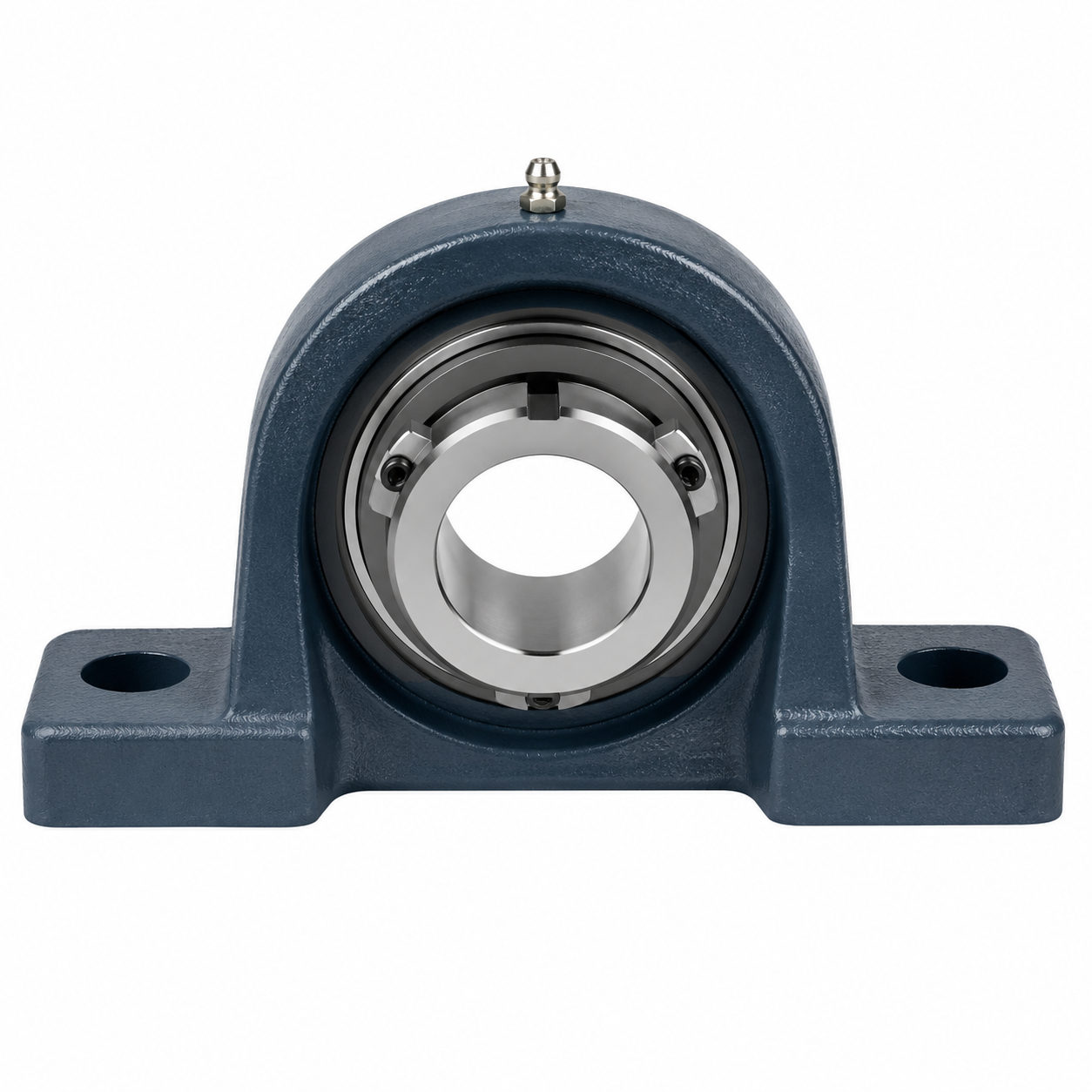

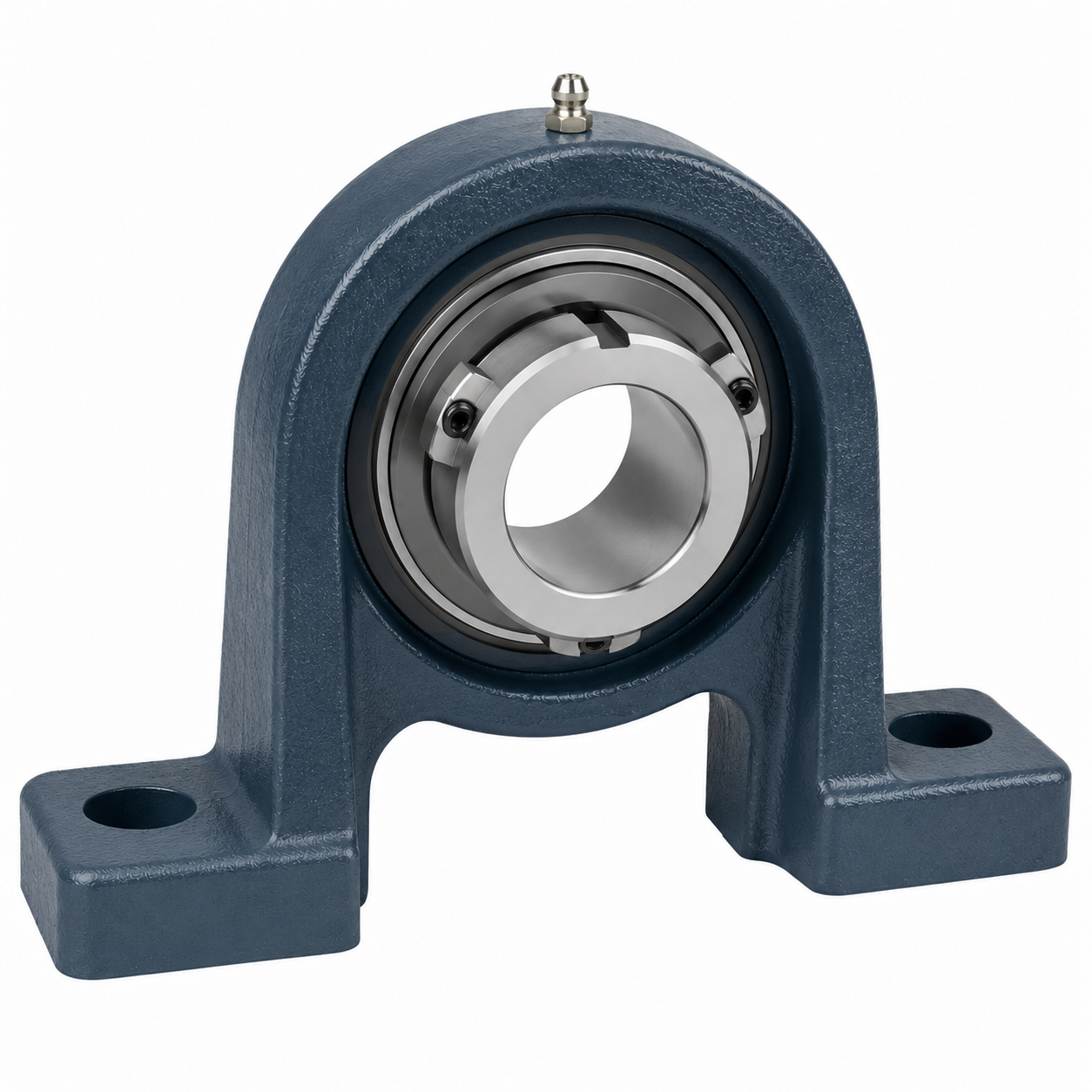

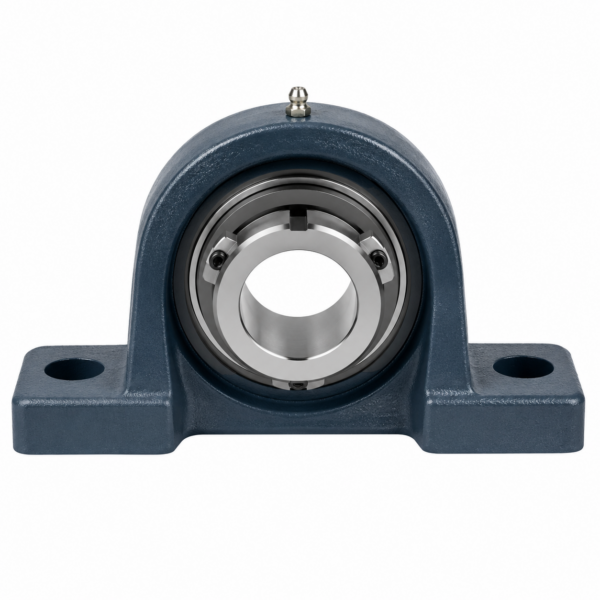

Fotografia e produktit ndihmon për identifikimin e familjes, por nuk zëvendëson matjet. Prodhues të ndryshëm mund të kenë ndryshime në formën e brinjëve, vulat, nipelin, ngjyrën ose detaje jo funksionale, ndërsa dimensionet kryesore të montimit mbeten kriteri vendimtar.

Çfarë duhet konfirmuar në paketim

Para pagesës duhet konfirmuar nëse oferta përfshin njësinë e plotë, vetëm housing-un, vetëm insertin ose edhe adaptor, dado, rondelë, bulona dhe mbrojtje. Përmbajtja nuk supozohet nga fotografia ose nga emri i familjes. Kjo shmang porosinë e një komponenti të saktë teknikisht, por jo të kompletuar për montim.

Kufijtë e specifikimit

Nuk janë shtuar kapacitete ngarkese, shpejtësi, temperaturë pune, toleranca, jetëgjatësi, markë ose ekuivalencë pa dokumentacion të drejtpërdrejtë për produktin individual. Kodi UCHA201 ruhet si identiteti tregtar i databazës dhe nuk zgjerohet me prapashtesa që nuk janë deklaruar në rreshtin burimor.

Porosia dhe çmimi

Na dërgoni kodin UCHA201, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
