Suport kushinete UCP320 – d 100 mm, H 140 mm

Suport kushinete UCP320 – d 100 mm, H 140 mm

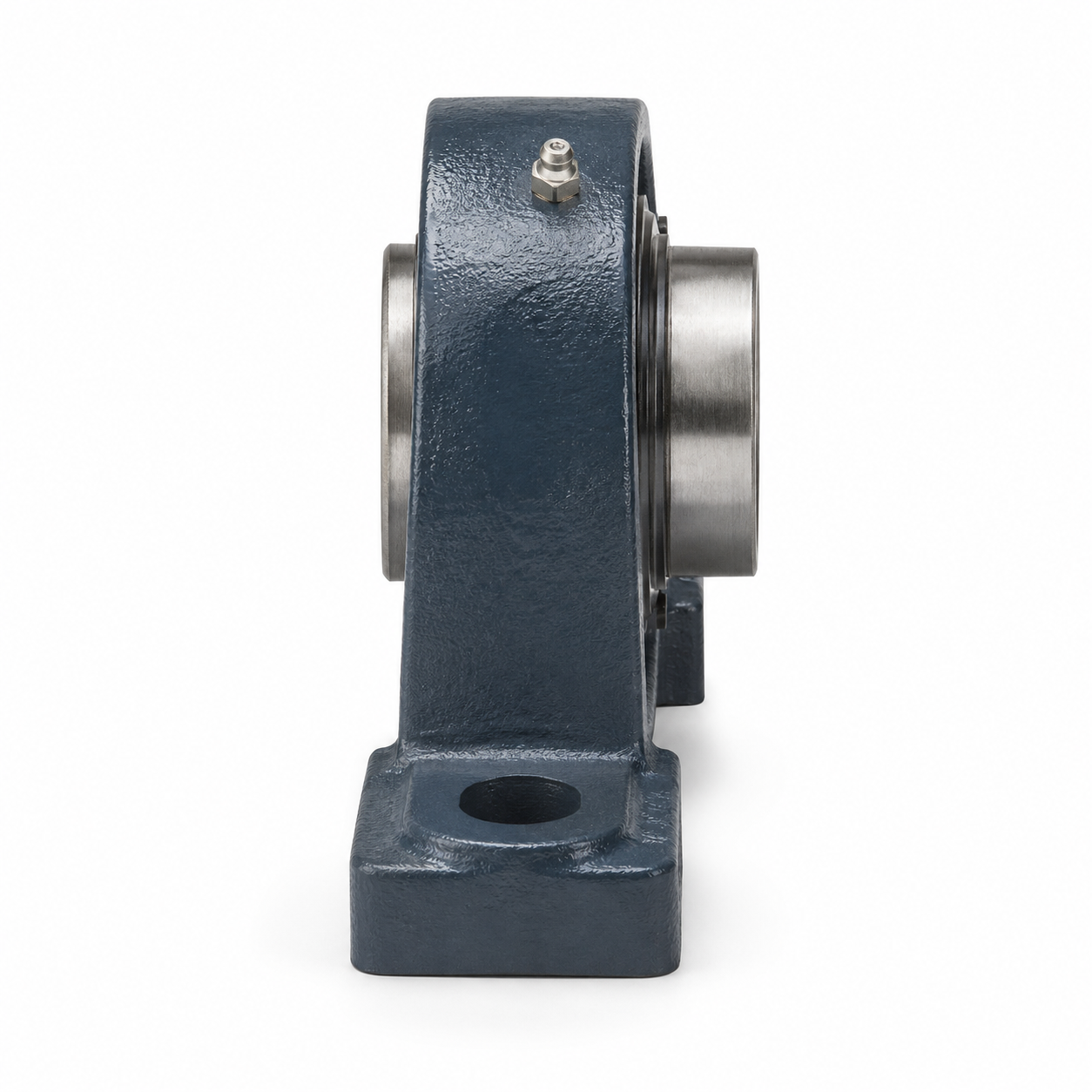

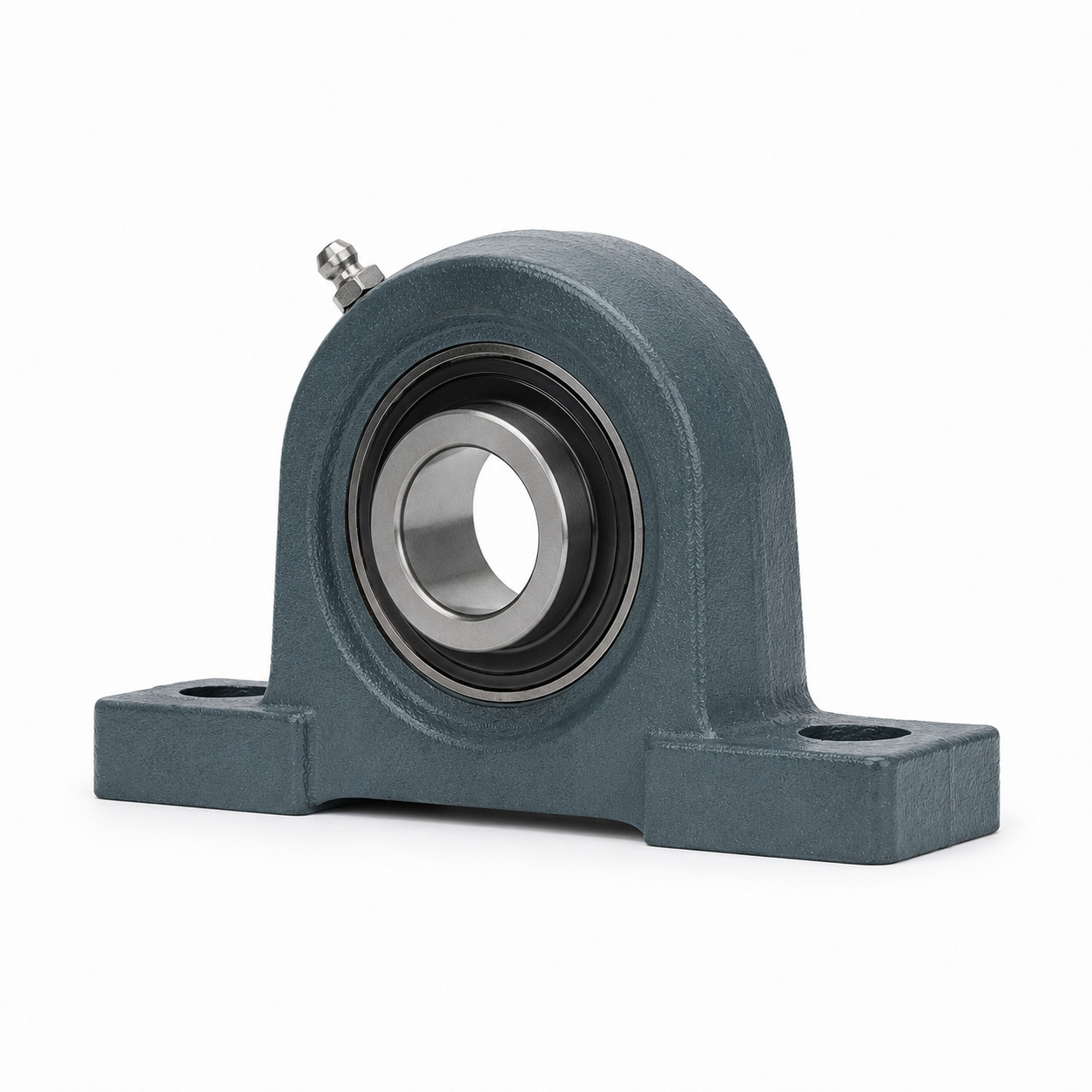

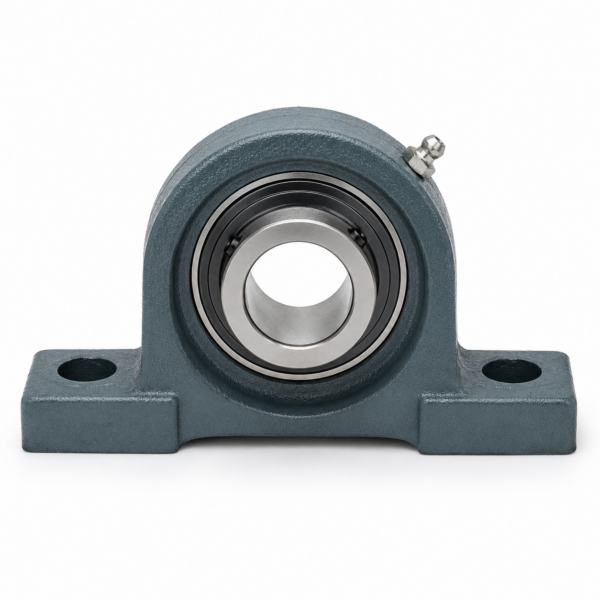

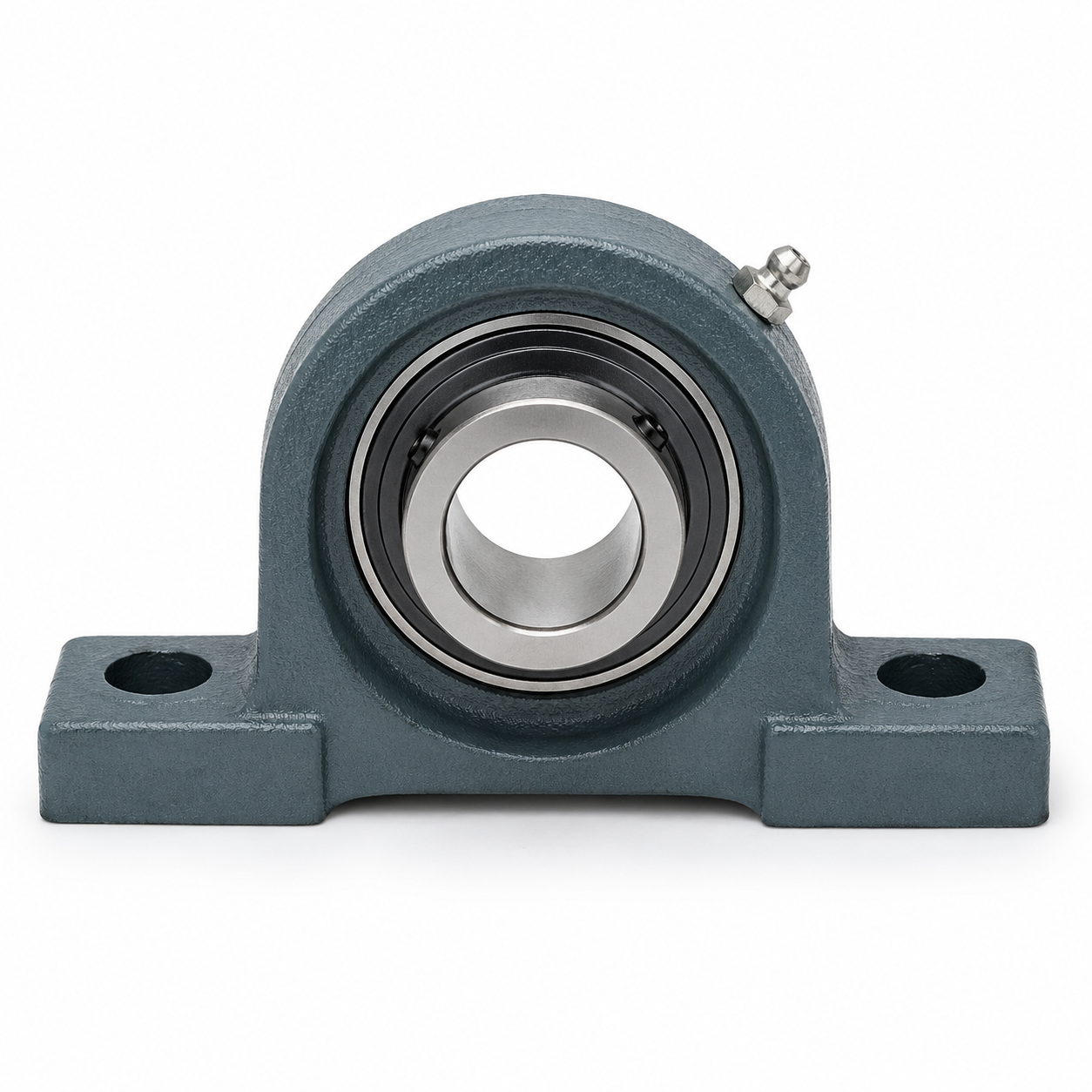

UCP320 është njësi kushinete suport tip UCP: një trup mbajtës prej gize me dy këmbë montimi dhe një kushinetë insert UC me sfera. Njësia shërben për mbështetjen e një boshti rrotullues mbi një bazament të sheshtë. Sipërfaqja e jashtme sferike e insertit bashkëpunon me folenë sferike të trupit dhe lejon kompensim të kufizuar të mosrreshtimit fillestar.

Konstruksioni

Inserti UC ka unazë të brendshme të zgjatur dhe fiksohet në bosht me dy vida. Trupi UCP ka dy pika fiksimi në bazament dhe një bosht horizontal të ngritur në lartësinë H. Ky konfigurim përdoret në transportues, ventilatorë, makineri bujqësore dhe pajisje industriale vetëm kur diametri i boshtit, lartësia e qendrës dhe vrimat e bazamentit përputhen.

Kodi burimor nuk deklaron prapashtesë prodhuesi si D1. Katalogu NTN e paraqet D1 për variantet e rilubrifikueshme dhe kodin pa D1 për disa ekzekutime pa mirëmbajtje. Prandaj prania e nipelit të grasimit, tipi i vulave dhe intervali i lubrifikimit duhet të kontrollohen te marka që do të furnizohet; nuk janë supozuar nga kodi i përgjithshëm UCP320.

Të dhënat dimensionale

• Diametri i boshtit (d): 100 mm
• Lartësia e qendrës së boshtit (H): 140 mm
• Gjatësia totale e bazës (L): 490 mm
• Distanca ndërmjet qendrave të vrimave (J): 380 mm
• Gjerësia e trupit/bazës (A): 120 mm
• Gjerësia e hapjes së montimit (N): 36 mm
• Dimensioni N1: 50 mm
• Lartësia e bazës (H1): 50 mm
• Lartësia totale (H2): 275 mm
• Gjatësia e këmbës (L1): 130 mm
• Gjerësia totale e insertit (B): 108 mm
• Zhvendosja e unazës (S): 42 mm
• Madhësia orientuese e bulonit: M30

Pajtimi me databazën

Fusha e vjetër e dimensioneve ishte X5-33/64. Ajo ruante vetëm lartësinë e qendrës H në milimetra, jo diametrin e boshtit dhe jo gjerësinë B. Specifikimi është plotësuar me tabelën UCP3 të katalogut NTN: d, H, L, J, A, N, N1, H1, H2, L1, B, S dhe buloni. Këto vlera përdoren si referencë pajtimi; tolerancat, materiali, vulat dhe kapacitetet duhen kontrolluar për markën konkrete.

Identiteti teknik

Kodi duhet krahasuar karakter për karakter. Numri bazë UCP320 përcakton madhësinë e trupit dhe insertit. Ky ekzekutim është metrik me bosht 100 mm. Një suport me të njëjtën lartësi H nuk është automatikisht zëvendësues nëse ndryshojnë d, J, L, B, vidat ose konfigurimi i trupit.

Përdorimi dhe përputhshmëria

Rreshti burimor nuk deklaron makinë ose pajisje specifike, ndaj nuk është shtuar aplikim i hamendësuar. Përzgjedhja bëhet nga kodi, diametri i boshtit, pozicioni i qendrës, distanca e vrimave dhe hapësira fizike e montimit. Kontrolloni gjithmonë suportin e vjetër dhe bazamentin.

Kontrolli para porosisë

• Verifikoni kodin e plotë UCP320 dhe diametrin d=100 mm.
• Matni H=140 mm nga baza deri te qendra e boshtit.
• Kontrolloni J=380 mm ndërmjet qendrave të vrimave dhe L=490 mm gjatësinë totale.
• Verifikoni B=108 mm, A=120 mm, madhësinë e bulonit M30 dhe hapësirën për shtrëngim.
• Kontrolloni nëse kërkohet rilubrifikim, mbyllje specifike, mbrojtje shtesë ose material i veçantë i trupit.

Montimi

Bazamenti duhet të jetë i sheshtë, i pastër dhe pa deformim. Vendoseni njësinë lirshëm mbi bulona, kaloni boshtin pa forcë dhe rreshtoni suportet përpara shtrëngimit final. Shtrëngoni bulonat e bazës gradualisht dhe pastaj vidat e insertit sipas udhëzimit të prodhuesit. Mos përdorni trupin e gizës për të korrigjuar një bazë të shtrembër dhe mos goditni insertin përmes sferave.

Mirëmbajtja dhe diagnostikimi

Pas montimit kontrolloni rrotullimin, temperaturën, zhurmën dhe qëndrueshmërinë e vidave. Nxehtësia, zhurma, loja, rrëshqitja e unazës në bosht ose çarja e trupit mund të tregojnë mosrreshtim, bazament jo të sheshtë, ngarkesë të tepërt, lubrifikim të gabuar ose shtrëngim jo të barabartë. Për variantet e rilubrifikueshme përdorni grasën dhe intervalin e përcaktuar për mekanizmin; tejmbushja mund të rrisë temperaturën.

Kufijtë e specifikimit

Nuk janë shtuar kapacitete ngarkese, shpejtësi, temperatura, toleranca ose ekuivalenca markash pa dokumentacion të drejtpërdrejtë për produktin individual. Përmasat e katalogut shërbejnë për identifikim dhe nuk zëvendësojnë kontrollin e pjesës fizike.

Porosia dhe çmimi

Na dërgoni kodin UCP320, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
