Kushinetë vetërregulluese me sfera 1224 M 120x215x42 mm

Kushinetë vetërregulluese me sfera 1224 M 120x215x42 mm

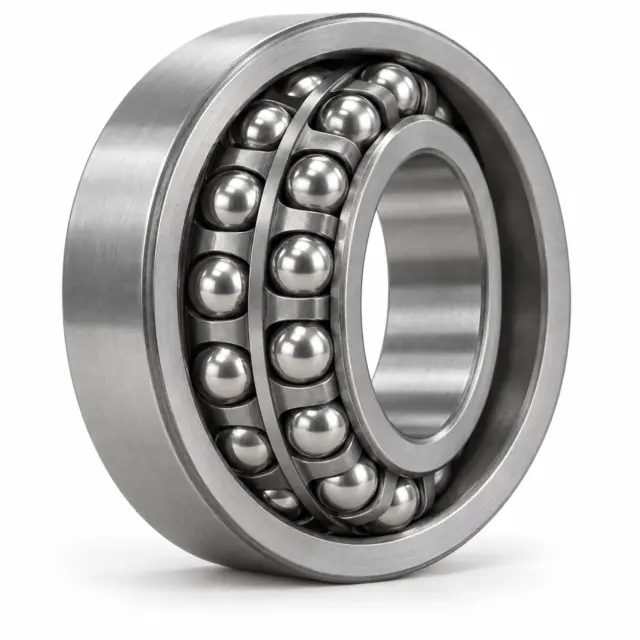

Kushineta 1224 M është kushinetë vetërregulluese me sfera dhe dy rreshta, me dimensione 120x215x42 mm. Dy rreshtat e sferave punojnë në një pistë të përbashkët sferike në unazën e jashtme. Ky konstruksion lejon vetërregullimin dhe toleron mosrreshtimin këndor të moderuar të boshtit ndaj folesë, ndërsa fërkimi mbetet i ulët.

Funksioni dhe përzgjedhja

Kjo familje përdoret kryesisht për ngarkesa radiale dhe mund të mbajë ngarkesa aksiale të moderuara në të dy drejtimet, brenda kufijve të përcaktuar nga prodhuesi. Vetërregullimi nuk korrigjon montim të gabuar, bosht të përkulur rëndë ose toleranca jashtë specifikimit. Përzgjedhja bëhet me kodin e plotë, dimensionet, tipin e vrimës, mbylljen, kafazin dhe hapësirën e brendshme.

Të dhënat teknike

• Tipi: Kushinetë vetërregulluese me sfera, dy rreshta
• Seria: 12
• Kodi teknik i plotë: 1224 M
• Kodi bazë: 1224
• Suffix-i: M
• Dimensionet d×D×B: 120x215x42 mm
• Diametri i brendshëm (d): 120 mm
• Diametri i jashtëm (D): 215 mm
• Gjerësia (B): 42 mm
• Varianti: Vrimë cilindrike; E hapur; Kafaz bronzi i përpunuar M
• Përdorimi: përcaktohet nga kodi dhe kushtet reale të montimit

Leximi i suffix-it

Suffix-i M ruhet karakter për karakter. Mungesa e K trajtohet si vrimë cilindrike për këtë identitet burimor. Nuk deklarohet mbyllje kur kodi nuk ka shenjë 2RS/2RS1. M tregon kafaz bronzi të përpunuar në sistemin SKF.

Çdo shenjë tjetër mbahet si pjesë e identitetit teknik dhe duhet verifikuar sipas katalogut të prodhuesit. Një kushinetë me të njëjtat përmasa, por me suffix të ndryshëm, nuk konsiderohet automatikisht zëvendësim i barasvlershëm.

Montimi dhe lubrifikimi

Ky variant ka vrimë cilindrike. Verifikoni tolerancën e boshtit dhe folesë, shtrëngimin e unazave dhe hapësirën e brendshme pas montimit. Varianti është i hapur dhe lubrifikimi duhet të sigurohet nga sistemi i montimit sipas ngarkesës, shpejtësisë dhe mjedisit. Forca e montimit duhet të transmetohet vetëm te unaza që përshtatet; goditjet përmes sferave mund të dëmtojnë pistat.

Kontrolli para porosisë

• Krahasoni kodin 1224 M karakter për karakter me kushinetën ekzistuese ose referencën OEM.
• Verifikoni d = 120 mm, D = 215 mm dhe B = 42 mm.
• Konfirmoni vrimën cilindrike dhe tolerancat e montimit.
• Kontrolloni mbylljen, kafazin, hapësirën e brendshme, lubrifikimin dhe temperaturën.
• Vlerësoni ngarkesën, shpejtësinë dhe masën reale të mosrreshtimit.
• Mos zëvendësoni vetëm sipas dimensioneve kur suffix-i ndryshon.

Na dërgoni kodin 1224 M, sasinë dhe aplikimin për kontroll stoku dhe ofertë.

Identifikimi profesional i kushinetës vetërregulluese

Referenca 1224 M identifikohet nga kodi i plotë, seria 12, varianti Vrimë cilindrike dhe dimensionet d×D×B 120x215x42 mm. Përputhja vetëm nga diametri ose nga pamja nuk mjafton, sepse vrima, mbylljet, kafazi dhe hapësira e brendshme mund të ndryshojnë.

Suffix-i M ruhet karakter për karakter. Shenjat K, 2RS/2RS1, TN9/ETN9, M dhe C3 interpretohen vetëm kur janë të pranishme; shenja të tjera konfirmohen në sistemin e prodhuesit.

Vetërregullimi dhe kufijtë e montimit

Dy rreshtat e sferave punojnë në pistën e përbashkët sferike të unazës së jashtme. Kjo lejon kompensim të devijimit këndor brenda kufijve të prodhuesit, por nuk korrigjon bosht të dëmtuar, fole ovale, shpatull jo pingule ose toleranca të gabuara.

Kapakët, vulat dhe komponentët përreth duhet të lënë hapësirë për rreshtimin e nevojshëm. Kufiri këndor, ngarkesa dhe shpejtësia nuk nxirren nga dimensionet; verifikohen për kodin konkret dhe kushtet reale.

Vrima cilindrike ose konike

Vrima cilindrike kërkon tolerancë të përshtatshme të boshtit dhe folesë. Përshtatja zgjidhet sipas rrotullimit të ngarkesës, madhësisë së saj, temperaturës dhe nevojës për çmontim.

Forca e montimit vepron mbi unazën ku realizohet përshtatja. Ajo nuk kalon përmes sferave. Sipërfaqet pastrohen dhe kontrollohen për rrumbullakësi, dëmtime dhe mbështetje të plotë përpara vendosjes.

Mbylljet dhe lubrifikimi

Varianti është i hapur dhe kërkon lubrifikim e mbrojtje nga sistemi i montimit. Lloji, viskoziteti, sasia dhe intervali varen nga shpejtësia, ngarkesa, temperatura dhe ndotja.

Lubrifikantët nuk përzihen pa kontroll kompatibiliteti. Pas montimit kontrollohen rrotullimi, zhurma dhe temperatura; nxehja jonormale mund të tregojë përshtatje, lojë, lubrifikim ose rreshtim të gabuar.

Ngarkesa dhe hapësira e brendshme

Kjo familje punon kryesisht me ngarkesë radiale dhe mund të mbajë ngarkesë aksiale të moderuar në të dy drejtimet sipas kufijve të prodhuesit. Kapacitetet, jetëgjatësia dhe shpejtësia kufi nuk deklarohen pa të dhënat e 1224 M.

Nëse kodi përmban C3, hapësira është më e madhe se Normalja në sistemin përkatës. Loja pas montimit ndikohet nga përshtatja dhe temperatura. Te vrima konike, reduktimi i saj kontrollohet gjatë avancimit mbi kon; nuk vendoset me hamendësim.

Kafazi dhe suffix-et

TN9/ETN9, M dhe shenja të tjera të kafazit ruhen si pjesë e identitetit. Materiali dhe kufijtë termikë konfirmohen sipas prodhuesit. Një variant me kafaz ose mbyllje tjetër nuk zëvendësohet vetëm sepse ka të njëjtat d×D×B.

Kufijtë e përputhshmërisë

Burimi nuk deklaron automjet ose makinë për këtë kod, ndaj nuk është shtuar asnjë përdorim i hamendësuar. Përputhshmëria konfirmohet nga kodi OEM, dimensionet dhe kushtet e montimit.

Porosia dhe çmimi

Na dërgoni kodin 1224 M, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
