Mëngë çmontimi AH3038 – d 190 mm, d1 180 mm, B1 96 mm

Mëngë çmontimi AH3038 – d 190 mm, d1 180 mm, B1 96 mm

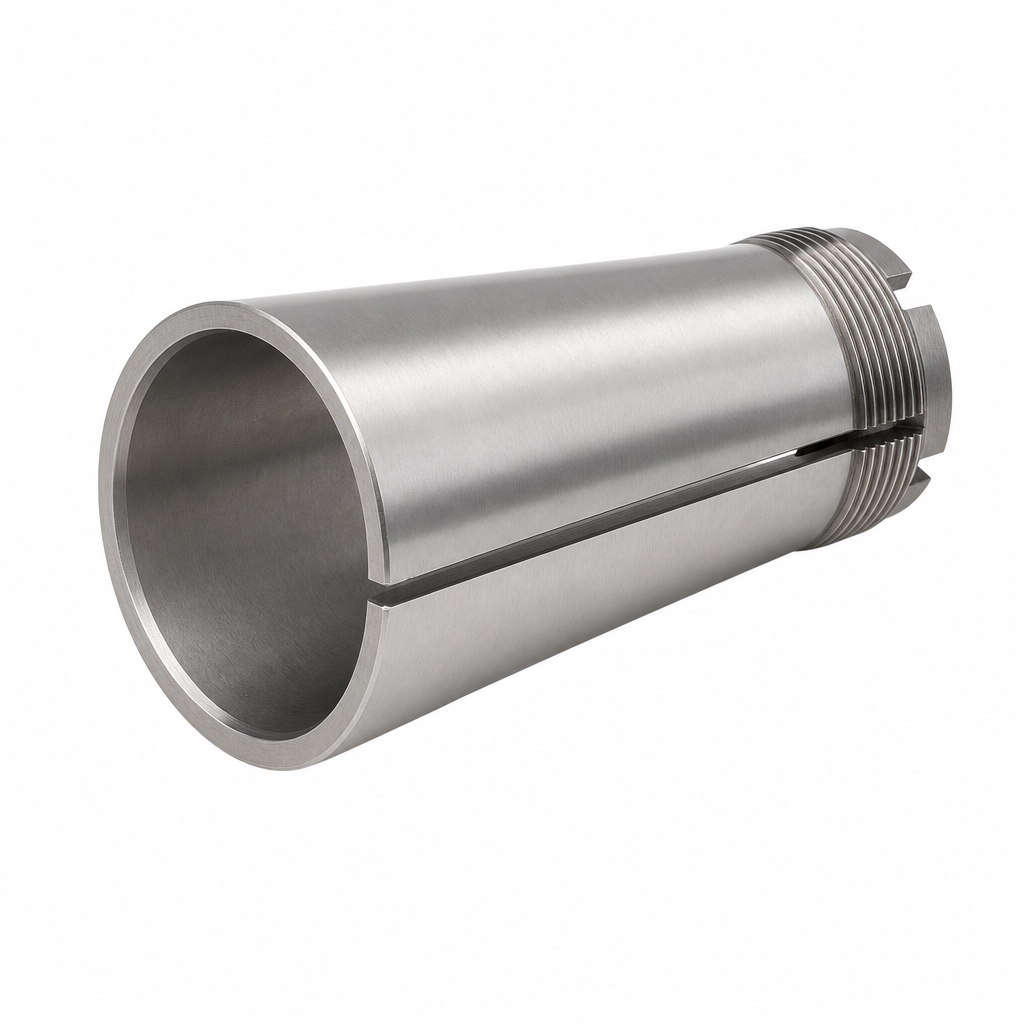

AH3038 është mëngë çmontimi për fiksimin e kushinetave me vrimë konike në bosht cilindrik. Ndryshe nga mënga adaptuese, mënga çmontimi shtyhet në pozicion nga ana e kundërt e mbështetjes dhe konfigurimi lejon lirimin e presimit me një dado të përshtatshme gjatë çmontimit.

Të dhënat e pajtuara

• Kodi teknik: AH3038
• Lloji: Mëngë çmontimi për kushinetë
• Varianti: Variant standard i burimit
• Diametri nominal i kushinetës d: 190 mm
• Diametri i mëngës d1: 180 mm
• Gjatësia B1: 96 mm
• Aplikim në makinë: Nuk është deklaruar në burim

Shënimi burimor 190X180X96 ruhet si d=190 mm, d1=180 mm dhe B1=96 mm.

Pajtimi me katalogun teknik

Kodi AH3038 gjendet si rresht i drejtpërdrejtë në tabelën NTN dhe d1=180 mm, B1=96 mm përputhen.

• Referenca bazë NTN: AH3038
• Fileta G: Tr205×4
• Diametri i mëngës d1: 180 mm
• Gjatësia B1: 96 mm
• Dimensioni B4: 102 mm
• Diametri referues dT1: 196.5 mm
• Dimensioni BG: 24 mm
• Masa orientuese: 3.32 kg
• Dimensioni G1: 18 mm
• Dadoja për çmontim: HNL41
• Koniciteti: 1:12

Kodi nuk ka prapashtesë shtesë në burim. Të dhënat NTN shërbejnë për identifikim dhe kontroll dimensional; ato nuk deklarojnë se marka që do të furnizohet është NTN. Fileta, kanalet e vajit, lidhja hidraulike dhe materiali konfirmohen në ofertën konkrete.

Funksioni në montim

Mënga krijon sipërfaqen konike midis boshtit cilindrik dhe unazës së brendshme të kushinetës. Zhvendosja aksiale e mëngës shtrëngon unazën e brendshme dhe redukton gradualisht lojën e brendshme të kushinetës. Montimi duhet të ndjekë metodën e prodhuesit të kushinetës dhe të kontrollojë reduktimin e lojës ose zhvendosjen aksiale.

Gjatë çmontimit, dadoja e përshtatshme vendoset mbi filetën e mëngës dhe përdoret për të liruar presimin. Dadoja që tabela NTN e quan të zbatueshme është mjet ose komponent për çmontim; nuk duhet konsideruar automatikisht pjesë e paketimit të mëngës.

Përzgjedhja

Zgjedhja fillon nga kodi i plotë i kushinetës, diametri i boshtit, seria e mëngës, koniciteti dhe fileta. Numrat fundorë të ngjashëm nuk mjaftojnë. AH, AHX dhe variantet me prapashtesa mund të ndryshojnë në filetë, dado, diametër referues ose mundësi për metodë hidraulike.

Për këtë produkt kontrolloni kodin AH3038, d=190 mm, d1=180 mm dhe B1=96 mm. Si kontroll shtesë, referenca AH3038 ka filetë Tr205×4, B4=102 mm dhe përdor dadon HNL41 gjatë çmontimit.

Kontrolli para porosisë

• Krahasoni kodin e plotë dhe çdo prapashtesë, vizë ose shkronjë.
• Konfirmoni kodin e kushinetës dhe konicitetin e vrimës së saj.
• Matni diametrin e boshtit; d është diametri nominal i kushinetës dhe nuk duhet marrë automatikisht si diametër boshti.
• Krahasoni d1, B1, filetën, diametrin e filetës dhe hapësirën për dadon e çmontimit.
• Konfirmoni nëse varianti ka kanale vaji ose lidhje hidraulike.
• Konfirmoni çfarë përfshin oferta: vetëm mëngën, dadon, rondelën, kushinetën ose mjete të tjera.

Montimi

Pastroni boshtin, vrimën e kushinetës, sipërfaqen konike dhe filetën. Kontrolloni për gërvishtje, ndryshk ose deformim. Vendosni mëngën në orientimin e duhur dhe aplikoni forcën gradualisht me mjetin e përshtatshëm. Mos goditni drejtpërdrejt unazat e kushinetës, mëngën ose filetën.

Matni lojën fillestare dhe ndiqni reduktimin e lejuar gjatë shtrëngimit. Pas montimit siguroni sistemin sipas konstruksionit dhe rrotulloni boshtin me dorë kur është e sigurt. Në nisjen e parë kontrolloni temperaturën, zhurmën, dridhjet dhe zhvendosjen aksiale.

Çmontimi

Siguroni pajisjen kundër nisjes dhe hiqni ngarkesën. Lironi elementet e sigurimit, vendosni dadon e duhur dhe lironi presimin në mënyrë të kontrolluar. Për variantet hidraulike përdorni vetëm lidhjet, presionin dhe procedurën e përcaktuar nga prodhuesi; një prapashtesë e ngjashme nuk mjafton për të supozuar se kanalet ekzistojnë.

Mos përdorni çekiç mbi filetë dhe mos e detyroni mëngën me mjete që mund të shtrembërojnë çarjen. Pas çmontimit kontrolloni filetën, sipërfaqen konike, gjurmët e rrëshqitjes dhe konsumimin. Një mëngë e deformuar ose me filetë të dëmtuar nuk duhet ripërdorur.

Zëvendësimi dhe ndërkëmbimi

Mos barazoni automatikisht AH3038 me AH3038. Edhe kur d1 dhe B1 janë të njëjta, fileta, dT1, BG, B4, dadoja dhe kanalet hidraulike mund të ndryshojnë. Ndërkëmbimi kërkon kontrollin e të gjitha pikave dhe të vizatimit teknik.

Aplikimet

Burimi nuk jep markë automjeti, model makine ose pajisje specifike. Nuk është shtuar asnjë aplikim i hamendësuar. Mënga përdoret vetëm kur kodi i kushinetës, boshti dhe sistemi i montimit përputhen.

Kufijtë e specifikimit

Nuk janë shtuar kapacitete ngarkese, shpejtësi, toleranca, material, fortësi, temperaturë ose jetëgjatësi pa fletën teknike të produktit konkret. Produkti nuk merr imazh të një kushinete ose suporti tjetër; përdoret placeholder-i i dyqanit derisa të sigurohet fotografia e saktë.

Porosia dhe çmimi

Na dërgoni kodin AH3038, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
