Si të zgjidhni pjesën
Kjo degë e katalogut ndahet sipas funksionit mekanik. Një montim aksial mund të përbëhet nga kurora me elemente rrotulluese dhe rondele të veçanta që formojnë pistat e punës. Titulli dhe filtrat mbajnë termat që përdoren në kërkimin teknik.Kjo faqe fokusohet te varianti “Komponentë për kushineta aksiale”; kodi i plotë dhe përmasat duhet të përputhen me montimin ekzistues.Kurora K dhe rondelet GS porositen si komponentë, prandaj duhet të kontrollohet nëse kërkohet pjesa e veçantë apo kompleti. Përzgjedhja duhet të mbështetet te kodi i plotë, përmasat dhe funksioni i montimit; marka dhe stoku konfirmohen veçmas.Për filtrimin teknik të kësaj dege, përdor kurora, rondelja, diametrat dhe lartësia e montimit. Aplikimi duhet shtuar si kriter vetëm kur është i konfirmuar nga kodi, pjesa e vjetër ose dokumentacioni i prodhuesit.
Vendos përmasat
Shkruani përmasat e kushinetës në milimetra, siç janë shënuar në katalog.
Si maten përmasat?
Matni diametrin e brendshëm (d) dhe diametrin e jashtëm (D). Gjerësia B e unazës dhe gjerësia totale T mund të ndryshojnë, sidomos te kushinetat me rul konik. Përdorni gjerësinë e shënuar te produkti dhe kontrolloni vizatimin teknik kur ka paqartësi. Shënoni edhe kodin e plotë të pjesës, bashkë me shkronjat dhe numrat në fund. Dy pjesë mund të kenë të njëjtat përmasa, por të jenë të llojeve të ndryshme. Kontrolloni edhe variantin para se të zgjidhni.
Varianti
Variantet nuk janë domosdoshmërisht të këmbyeshme. Kontrolloni kodin e plotë.
ⓘ
Premium: Përparësi cilësisë dhe jetëgjatësisë.
Standard: Ekuilibër mes çmimit dhe cilësisë.
Ekonomike: Zgjedhje me kosto më të ulët.
K 81168 M
Produkti K 81168 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 340×420 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 811; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81168 M
- Dimensionet: 340×420 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz

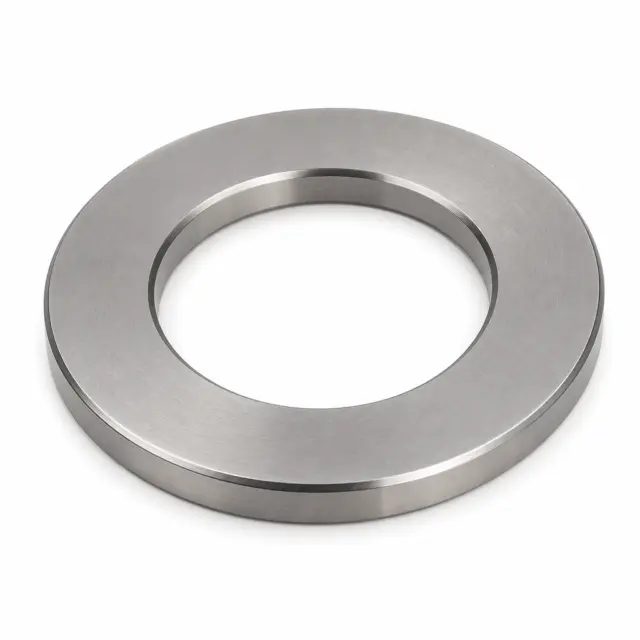

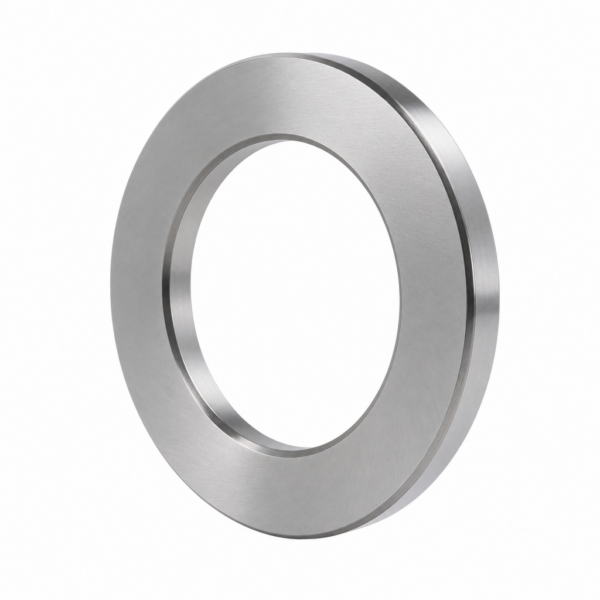

GS 81168
Produkti GS 81168 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 340x420x64 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë. Varianti: Rondele GS; seri 811; komponent i ndarë.
- Kodi teknik: GS 81168
- Dimensionet: 340x420x64 mm
- Komponenti: Rondele foleje GS për kushinetë aksiale me rula
GS 81164
Produkti GS 81164 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 320x400x63 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë. Varianti: Rondele GS; seri 811; komponent i ndarë.
- Kodi teknik: GS 81164
- Dimensionet: 320x400x63 mm
- Komponenti: Rondele foleje GS për kushinetë aksiale me rula
K 81260 M
Produkti K 81260 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 300×420 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 812; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81260 M
- Dimensionet: 300×420 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
K 81160 M
Produkti K 81160 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 300×380 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 811; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81160 M
- Dimensionet: 300×380 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
GS 81160
Produkti GS 81160 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 300x380x62 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë. Varianti: Rondele GS; seri 811; komponent i ndarë.
- Kodi teknik: GS 81160
- Dimensionet: 300x380x62 mm
- Komponenti: Rondele foleje GS për kushinetë aksiale me rula
K 81256 M
Produkti K 81256 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 280×380 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 812; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81256 M
- Dimensionet: 280×380 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
K 81156 M
Produkti K 81156 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 280×350 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 811; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81156 M
- Dimensionet: 280×350 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
GS 81156
Produkti GS 81156 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 280x350x53 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë. Varianti: Rondele GS; seri 811; komponent i ndarë.
- Kodi teknik: GS 81156
- Dimensionet: 280x350x53 mm
- Komponenti: Rondele foleje GS për kushinetë aksiale me rula
K 81252 M
Produkti K 81252 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 260×360 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 812; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81252 M
- Dimensionet: 260×360 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
GS 81252
Produkti GS 81252 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 260x360x79 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë. Varianti: Rondele GS; seri 812; komponent i ndarë.
- Kodi teknik: GS 81252
- Dimensionet: 260x360x79 mm
- Komponenti: Rondele foleje GS për kushinetë aksiale me rula
K 81152 M
Produkti K 81152 M është kurorë aksiale K me rula cilindrikë dhe kafaz, me diametra burimorë 260×320 mm. Është komponent i ndarë dhe nuk përfshin rondelat e boshtit ose të folesë. Varianti: Kurorë K; seri 811; Kafaz bronzi i përpunuar M.
- Kodi teknik: K 81152 M
- Dimensionet: 260×320 mm
- Komponenti: Kurorë aksiale K me rula cilindrikë dhe kafaz
