Rondele foleje për kushinetë aksiale me rula GS 81168 340x420x64 mm

Rondele foleje për kushinetë aksiale me rula GS 81168 340x420x64 mm

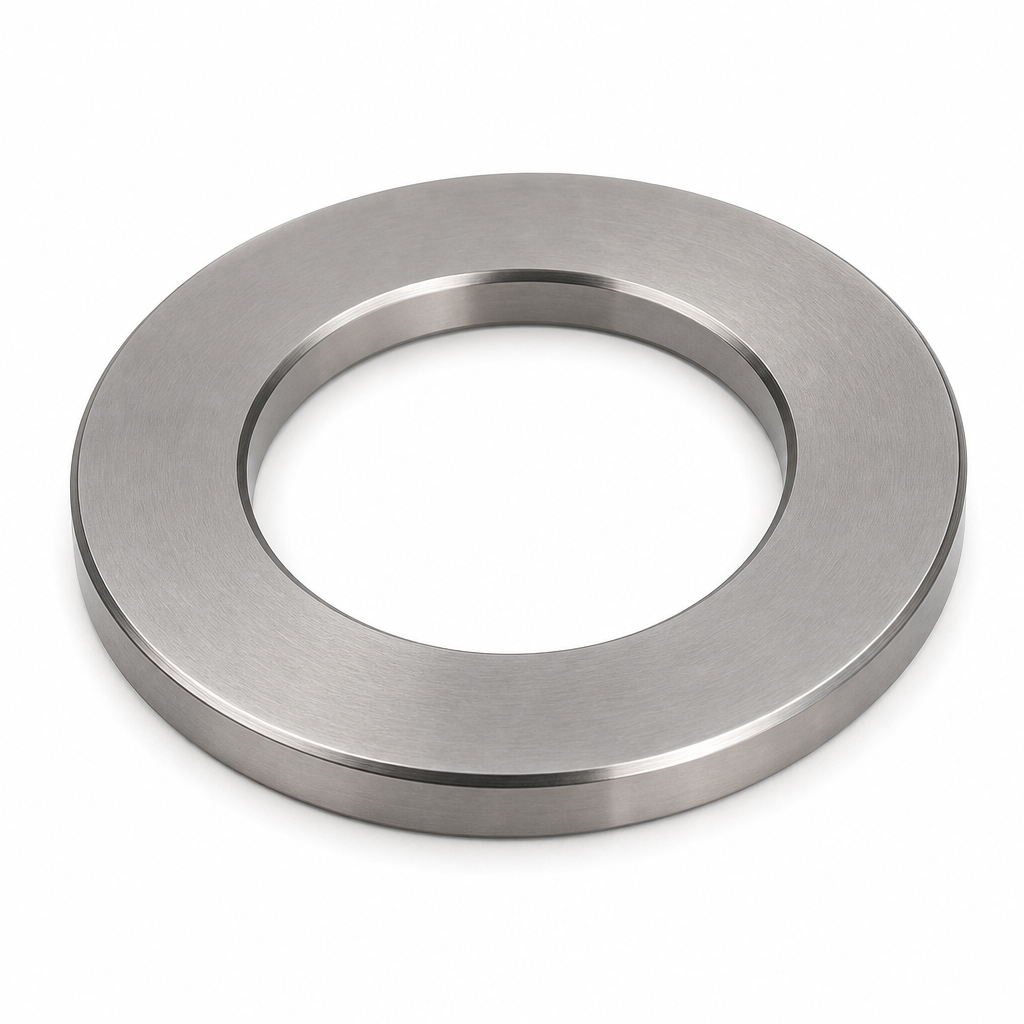

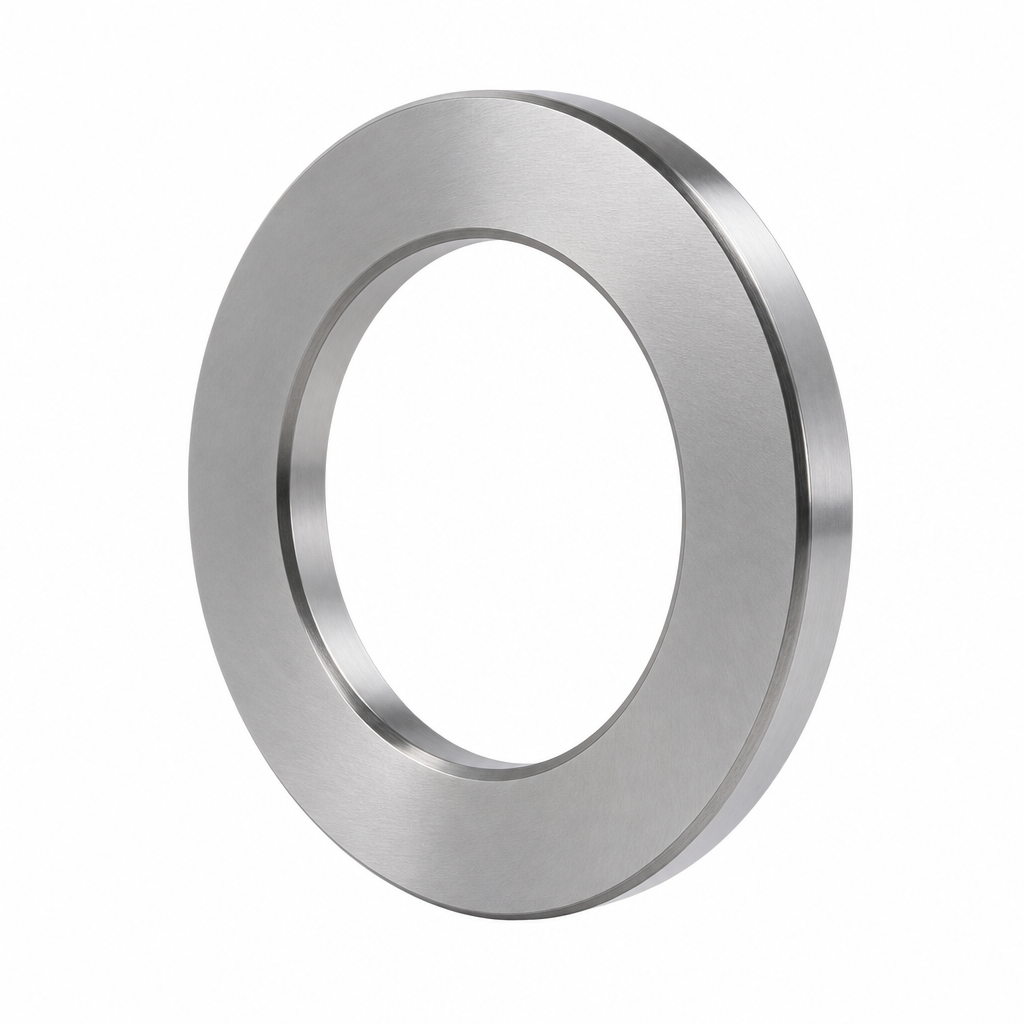

Produkti GS 81168 është rondele foleje GS për një sistem kushinete aksiale me rula, me dimensione 340x420x64 mm. Nuk është kushinetë e plotë: duhet kombinuar me kurorën përkatëse me rula dhe me rondelen tjetër sipas serisë.

Konstruksioni dhe funksioni

Rondelja GS krijon pistën e rrotullimit në anën e folesë. Kodi GS dhe seria duhet të përputhen me kurorën K dhe komponentin e anës së boshtit; përmasat e ngjashme nuk provojnë ndërkëmbyeshmëri.

Ngarkesa, shpejtësia, lubrifikimi, temperatura dhe ngurtësia e mbështetjes ndikojnë drejtpërdrejt në jetëgjatësi. Kapacitetet numerike nuk supozohen nga seria; ato kontrollohen në katalogun e prodhuesit për kodin e saktë.

Të dhënat teknike

• Tipi: Rondele foleje GS për kushinetë aksiale me rula
• Kodi teknik i plotë: GS 81168
• Seria: 811
• Dimensionet: d×D×B = 340x420x64 mm
• Diametri i brendshëm (d): 340 mm
• Diametri i jashtëm (D): 420 mm
• Gjerësia/lartësia: 64 mm
• Varianti: Rondele GS; seri 811; komponent i ndarë
• Përdorimi: sipas kodit dhe projektit të montimit

Identiteti i komponentit

Kodi GS 81168 ruhet i plotë, së bashku me prefiksin dhe suffix-in. GS identifikon rondelen e folesë dhe nuk duhet porositur si kushinetë e plotë.

Montimi dhe mirëmbajtja

Sipërfaqja mbështetëse duhet të jetë e pastër, e rrafshët dhe e dimensionuar për rondelen e folesë. Kontrolloni orientimin dhe mbështetjen e plotë të faqes së rondeles. Përdorni vegla të përshtatshme dhe shmangni kalimin e forcës së montimit nëpërmjet rullave. Ndiqni pastërtinë teknike dhe lubrifikantin e specifikuar.

Kontrolli para porosisë

• Krahasoni kodin GS 81168 karakter për karakter me pjesën ekzistuese ose listën OEM.
• Verifikoni d×D×B = 340x420x64 mm.
• Konfirmoni që kërkohet pikërisht rondele foleje gs për kushinetë aksiale me rula.
• Kontrolloni rondelat, kurorën, drejtimin e ngarkesës dhe faqet mbështetëse.
• Verifikoni lubrifikimin, shpejtësinë, temperaturën dhe ngarkesën minimale.
• Mos zëvendësoni vetëm sipas dimensioneve kur kodi ndryshon.

Na dërgoni kodin GS 81168, sasinë dhe aplikimin për kontroll stoku dhe ofertë.

Identifikimi profesional i komponentit aksial

Për referencën GS 81168, identifikimi bëhet nga kodi i plotë, tipi i komponentit dhe dimensionet d×D×B/H 340x420x64 mm. Ky produkt është rondelja e folesë GS, jo komplet kushinete. Ajo krijon njërën pistë të punës dhe duhet të bashkohet vetëm me kurorën dhe rondelen e boshtit që i përkasin së njëjtës seri. Një diametër i njëjtë nuk provon ndërkëmbyeshmëri, sepse seria, profili i pistës, lartësia dhe ekzekutimi i kafazit mund të ndryshojnë.

Kodi GS 81168 krahasohet karakter për karakter me shenjimin e pjesës së çmontuar ose me listën teknike. Prefikset, hapësirat funksionale dhe suffix-et nuk hiqen gjatë porosisë. Ato mund të dallojnë rondelen nga kurora, materialin e kafazit ose një ekzekutim të posaçëm.

Komponentët dhe çiftëzimi korrekt

Rondelja e boshtit, rondelja e folesë dhe kurora me rulina duhet të jenë të serisë dhe konfigurimit të duhur. Pjesët nuk përzihen vetëm sepse futen fizikisht ose kanë diametra të afërt. Profili i pistës dhe shtegu i rulinave duhet të përputhen në të gjithë sipërfaqen e kontaktit.

Për rondelen GS kontrollohet referenca e kurorës K dhe e rondeles së boshtit. Faqja e rrafshët mbështetet plotësisht në folenë e përgatitur dhe pista orientohet nga rulinat.

Sipërfaqet mbështetëse dhe rreshtimi

Kushineta aksiale kërkon faqe mbështetëse të pastra, të rrafshëta dhe pingule me aksin. Papastërtia, goditjet, një shpatull e pjerrët ose mbështetja e pjesshme përqendrojnë ngarkesën dhe mund të shkaktojnë zhurmë, nxehje, gjurmë jo të njëtrajtshme ose dëmtim të pistës.

Ky konfigurim nuk përdoret për të korrigjuar vetvetiu mosrreshtimin. Nëse mekanizmi ka devijim këndor, kontrollohet projekti dhe lloji i kërkuar i kushinetës. Forca e montimit nuk kalon përmes rulinave ose kafazit.

Ngarkesa dhe kushtet e punës

Funksioni kryesor është transmetimi i ngarkesës aksiale. Çdo ngarkesë radiale, moment përkulës ose ngarkesë në drejtim të kundërt duhet të merret nga një mbështetje tjetër ose të verifikohet në projektin e mekanizmit. Kapacitetet numerike nuk nxirren nga dimensionet dhe nuk deklarohen pa fletën teknike të kodit konkret.

Ngarkesa minimale mund të jetë e nevojshme që rulinat të rrotullohen pa rrëshqitje, sidomos në shpejtësi ose përshpejtime më të larta. Vlera, shpejtësia kufi dhe jetëgjatësia varen nga prodhuesi, seria, lubrifikimi, temperatura dhe ngurtësia e montimit.

Lubrifikimi, montimi dhe kontrolli

Lubrifikanti zgjidhet sipas ngarkesës, shpejtësisë, temperaturës dhe mjedisit. Pista dhe rulinat mbrohen nga pluhuri, lagështia dhe grimcat metalike. Gjatë montimit përdoren vegla që veprojnë vetëm mbi elementin ku realizohet përshtatja.

Pas montimit kontrollohen rrotullimi i lirë, mbështetja e plotë, zhurma dhe temperatura. Nëse shfaqet nxehje, kontrollohen orientimi, rreshtimi, ngarkesa minimale, lubrifikimi dhe çdo shtrëngim i tepërt; problemi nuk korrigjohet duke përzier komponentë të serive të tjera.

Kufijtë e përputhshmërisë

Burimi nuk deklaron automjet ose makinë për këtë kod, ndaj nuk është shtuar asnjë aplikim i hamendësuar. Marka, materiali, klasa e precizionit dhe performanca nuk deklarohen kur nuk provohen nga kodi konkret.

Porosia dhe çmimi

Na dërgoni kodin GS 81168, përmasat ose një foto të pjesës dhe na tregoni ku do të përdoret. Kështu mund t’ju sugjerojmë variantin që ju përshtatet më mirë, sipas ngarkesës së punës që do të ketë pjesa dhe buxhetit tuaj.
